全方位生产型行星球磨机凭什么解决物料沉底结板——QXQM系列360度翻转原理与选型一次讲透

一、沉底结板本质上是运动学问题，不是操作问题

很多使用者在把行星式球磨机从中试推向量产时，都会遇到同一个现象：实验室里跑得好好的配方，一旦换成大容积磨罐、延长研磨时间，罐底就开始出现一层压实的硬块。物料分层、罐底板结、上下粒度差拉大，出料时不得不停机人工清理。多数人第一反应是“转速不够”或“时间太短”，于是加大转速、延长时间，结果板结更严重，罐体温度还上去了。

真正的原因在于运动形式的物理边界。常规立式行星式球磨机只提供两种运动：磨盘公转与磨罐自转。这两种运动合成的离心力场是稳定且方向固定的——物料在离心力作用下持续贴向罐壁某一位点，重颗粒在重力方向沉降，磨球在同一轨迹上反复碾压同一区域。研磨时间越长，这一区域的压实程度越高，最终形成致密层。这不是参数调不好，而是运动形式本身留下的死角。

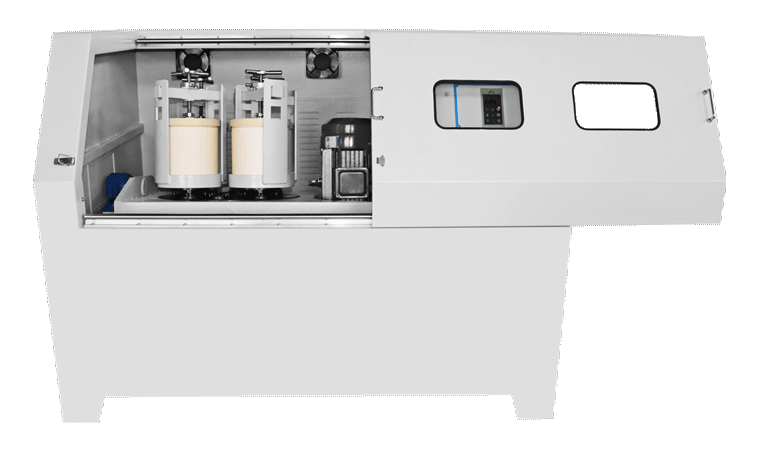

全方位生产型行星球磨机的解法很直接：在公转与自转之外，让整机绕水平轴做360度周期性翻转。磨罐在三维空间内不断改变姿态，原本的“底部”每隔一段时间就变成“侧壁”或“顶部”，重力方向相对物料持续变化，分层与板结就失去了稳定形成的条件。

1.1 物料为什么会在罐底形成压实层

从颗粒力学角度看，压实层的形成需要三个条件同时成立：持续单向的压力、颗粒间足够的接触时间、以及细颗粒填充粗颗粒空隙的机会。传统行星磨恰好把这三个条件全部满足——磨球重力方向固定、单次装料后长时间连续运行、细粉在振动中不断向底部迁移。

把任意一个条件打破，板结就无法稳定形成。360度翻转打破的是第一个和第三个：重力方向周期性改变，细粉的迁移路径被反复重置。

1.2 大容积设备为什么问题更突出

小容积磨罐（如50毫升到500毫升）的罐体浅、装料少，磨球运动空间相对宽裕，物料层厚度小，即使出现轻微压实也容易在后续翻转中被带起。而生产型设备单罐容积达到10升甚至25升，物料层厚度成倍增加，底部承受的静压力显著上升，一旦形成压实层，靠转速提升是打不开的。

这也是为什么很多企业在小试阶段完全没问题，放大到中试就卡住。放大过程中变的不只是容积，还有物料层的受力状态。

二、360度翻转如何改变研磨腔内的受力结构

要理解全方位机型的价值，需要拆开看叠加运动之后，研磨腔内到底发生了什么变化。

2.1 行星运动提供高能量输入

磨盘公转带动磨罐做圆周运动，磨罐同时绕自身轴线反向自转，两者叠加形成行星运动。在这个复合场中，磨球受到离心力与科里奥利力共同作用，运动轨迹不再是简单的抛物线，而是带有明显切向分量的复杂曲线。磨球对物料的能量输入因此包含两个部分：一是法向的高速撞击，负责破碎；二是切向的相对滑动，负责研磨与剥离。

这一部分与常规行星式球磨机一致，是设备高能量密度的来源。以QXQM-20为例，公转转速可达0-215转/分，自转转速可达0-430转/分，转速比固定为1:2，这个比例决定了磨球在罐内的抛落角度与撞击角度。

2.2 翻转提供姿态重置

整机绕水平轴翻转时，磨罐的绝对姿态持续改变。翻转角度范围覆盖360度，且配备刹车锁止功能，翻转动作可以在任意角度停止。这意味着工艺上可以做到三件事：

第一，打破固定沉降面。 原本始终位于罐底的物料层，在翻转过程中被带到侧壁甚至顶部，磨球随之改变落点。压实层尚未形成就被打散。

第二，实现多维多向研磨。 物料与磨球的作用方向不再局限于单一平面，撞击、剪切、挤压在三维方向上交替发生，粒度分布更集中，减少“过磨”与“欠磨”并存的颗粒级配问题。

第三，改善粘性物料的分散。 对粘性大、易团聚的物料，翻转带来的姿态变化本身具有搅拌作用，配合磨球的剪切，团聚体更容易被打散。

2.3 三项能力的组合效果

把上面的机制归拢，全方位机型相对常规行星式球磨机多出来的能力可以归纳为三点：

• 抗沉底：姿态持续变化，物料无法在固定区域长期受压

• 抗结板：压实层在形成过程中被反复破坏，无法固化

• 粒度更均匀：三维作用方向弥补了单一离心场的覆盖盲区

需要说明的是，翻转不是万能的。对流动性极差、静置即固化的物料，仍然需要配合适当的装料比例与转速策略。翻转解决的是运动形式带来的结构性缺陷，不解决物料本身的化学与流变性质问题。

三、QXQM系列六型号参数怎么读

全方位生产型行星球磨机按总容积划分六个规格，覆盖16升到100升。看懂参数表的关键是分清三组数据：容积组、动力组、运动组。

3.1 容积与配罐规格

四个磨罐同时工作是标准配置。最大装样量为磨罐容积的三分之二，这一比例同时包含物料与磨球。需要提醒的是，若只使用两个罐，必须在对角位置放置等重配平罐；单罐运行会带来偏载，长期如此会损伤主轴与传动系统。

3.2 动力与运动参数

从表中能看出一个规律：容积增大，自转转速上限随之下降，但电机功率上升。这是为了保证大容积罐体在低速下依然有足够的扭矩驱动，同时避免大质量罐体在高速下产生过大的离心载荷。

3.3 转速比与设备规模

转速比从1:2过渡到1:1.5，是这一系列中一个容易被忽略但很重要的设计。小规格采用1:2，磨球获得的相对速度更高，适合实验室与中试追求细度的场景；大规格采用1:1.5，相对速度降低但有效作用区域更宽，适合大批量生产中对能耗与磨损的综合控制。

3.4 通用工艺参数

四、五个维度决定选型是否踩坑

4.1 按单批次处理量定容积

选型的起点不是“想买多大”，而是“一批要做多少”。装样量按罐容积三分之二计算，四个罐同时工作，因此实际单批产量约为总容积的三分之二。以QXQM-40为例，40升总容积对应的单批有效装料量在26升左右，若物料松装密度为1.5克每立方厘米，单批产量约39公斤。

把单批产量与计划产能对齐，容积档次自然就出来了。宁可留一档余量，不要刚好卡满——留余量意味着可以用较低的转速运行，磨损与发热都会下降。

4.2 按物料特性定转速比

细度要求高、物料脆性大、对粒度分布敏感的场景，优先选择1:2转速比的小规格机型。这类物料通常批量不大，但对研磨质量要求高。

产量优先、物料硬度中等、对能耗敏感的场景，1:1.5的大规格机型更合适。相对速度降低后，单位产量的能耗与磨介损耗都会更可控。

4.3 按污染敏感度定磨罐材质

这是全方位机型选型中容易被低估的一环。生产型设备的磨罐容积大、运行时间长，罐体材料的磨损量会比实验室设备明显得多。选错材质的代价不是磨罐寿命，而是整批物料报废。

• 对金属离子敏感（如锂电正极材料、电子陶瓷粉体、高端颜料）：应选氧化锆罐或氧化锆内衬罐，避免铁、铬、镍引入

• 强酸强碱体系：聚四氟乙烯罐几乎能耐受所有化学介质，是腐蚀性工况下的稳妥选择

• 超硬物料（碳化硅、碳化硼、金刚石微粉）：需要硬质合金罐，靠硬度差保证研磨效率

• 常规物料：304不锈钢罐结构强度好、成本可控，但不适合高纯场景

有一个原则值得反复强调：磨罐硬度必须不低于磨球硬度。磨罐软、磨球硬，罐体被磨穿的速度会远超预期。

4.4 按气氛要求定是否配真空罐

QXQM系列可配真空球磨罐，规格从1升到20升随主机型号对应。真空罐的作用是在惰性气氛或真空条件下研磨，防止活性金属（如镁、钛、锂合金）氧化，也用于易挥发、易氧化的物料。

需要提前确认的是密封圈材质与更换周期。真空罐的密封性能依赖密封圈状态，长期使用后需要按周期更换，这一点在工艺规划阶段就要纳入维护计划。

4.5 按现场条件定辅助配置

可选配件包括空冷、液氮、加热三类温控方案，以及超声波、筛分器、控制面板。其中温控方案的选择依据是物料的热敏程度：常规物料可用空冷，热敏物料需要液氮或低温装置，需要在特定温度下反应的体系则要考虑加热。

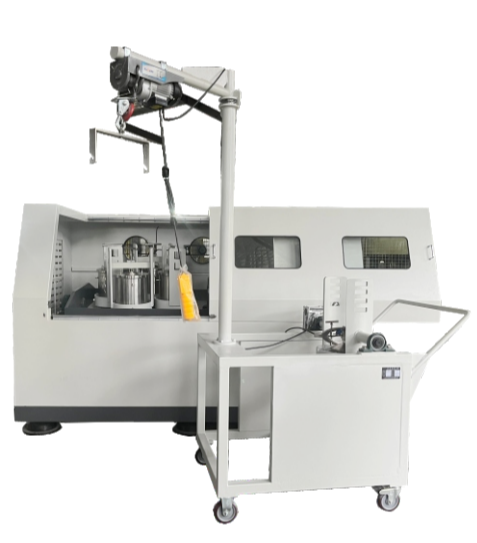

筛分器与吊装倒料装置的组合，是生产型设备区别于实验室设备的一个实用设计。设备配备吊装与倒料一体化结构，配合振动筛分出料，可以显著降低操作人员的劳动强度。设备重量从580公斤到3900公斤，靠人工搬运磨罐既不现实也不安全。

五、结构设计里的几个细节

5.1 传动与润滑

设备采用加厚钢板焊接机身与精密齿轮传动，齿轮箱使用液态油自润滑设计。这一点对生产型设备意义重大——连续高负荷运行时，润滑失效是导致停机的主要诱因之一。液态油自润滑结构减少了人工加脂频次，也让齿轮箱在长时间运行中保持稳定的温升。

5.2 安全设计

• 刹车锁止功能：翻转到位后可以锁定，避免在装料、出料时罐体继续转动

• 翻转角度任意停止：工艺上可以把罐体停在便于操作的角度

• 电磁锁门与断电记忆：运行中断电后，重启时可恢复原有程序参数

• 故障报警：异常状态及时提示，避免设备带病运行

5.3 控制方式

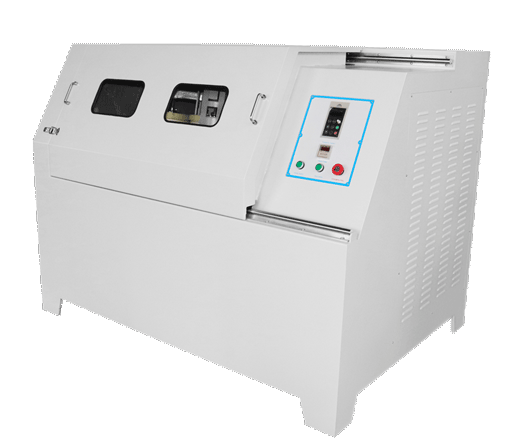

品牌变频器无级调速配合微电脑触控屏，可设定运行总时长（1-9999分钟）与正反交替运行时间（1-999分钟）。正反交替功能对防止物料单向堆积有实际作用，通常与翻转功能配合使用，形成双重防沉底机制。

六、适用物料与应用领域

全方位生产型行星球磨机的适用范围覆盖地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等多个部门。具体到产品层面，主要面向以下几类物料：

电子与功能陶瓷类： 电子陶瓷、结构陶瓷、氧化铝陶瓷、氧化锆陶瓷、介质陶瓷、压电陶瓷、圆片陶瓷电容（MLCC）、热敏电阻（PTC、NTC）、ZnO压敏电阻

电池材料类： 钴酸锂、锰酸锂、燃料电池材料、纳米材料

磁性材料类： Ni-Zn铁氧体、Mn-Zn铁氧体

发光与抛光材料类： 荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉

催化与化工类： 催化剂、氧化锌粉料、氧化钴粉料

这些物料有一个共同特征：对粒度分布与批次一致性要求高，且往往单批价值不低。这类场景下，沉底结板带来的不只是产量损失，更是整批物料的均匀性破坏——罐底一层粗颗粒混进成品，可能直接导致下游烧结或涂布工序出现缺陷。

七、工艺调试的几条实操建议

从低转速起步。 新配方第一次运行时，建议用设备转速区间的中低段试跑，观察出料粒度与罐内状态，再逐步上调。直接上高转速容易造成过磨与罐体过热。

翻转频率与研磨节奏匹配。 翻转不是越频繁越好。对易团聚物料，翻转间隔短一些更有利；对流动性好的脆性物料，可以适当延长单次姿态保持时间，让行星运动充分发挥破碎作用。

球料比按物料硬度分档。 硬、脆、粗的物料适合较高的球料比；软、韧、细的物料适合较低的球料比。物料体积建议不超过扣除磨球后剩余空间的三分之一，必须为磨球运动留出空间。

球径配比采用多级搭配。 通常使用两到三种不同直径的磨球配比，大球负责破碎大颗粒，中球承上启下，小球负责最终的精细研磨与均化。多级配比对粒度分布的均匀性提升明显。

建立工艺档案。 生产型设备的工艺窗口比实验室窄，一旦跑通就应把转速、时间、正反交替周期、翻转频率、球料比、装填量完整记录下来，作为后续批次的标准作业依据。

八、把设备选对，等于把工艺窗口打开

全方位生产型行星球磨机解决的不是某一个参数问题，而是传统行星式设备在放大过程中必然遇到的运动形式局限。360度翻转让重力方向成为可变量，物料沉底与罐底结板失去了形成的稳定条件；16升到100升的六个规格配合1:2与1:1.5两种转速比，让中试与量产之间有了连续的过渡路径；可配真空罐、可扩展温控与筛分配置，则让设备能够适配从常规粉体到活性金属的多种工艺需求。

长沙天创粉末技术有限公司（TENCAN）长期专注粉体装备与研磨设备的研发制造，可为不同物料体系提供从选型、工艺方案到安装交付的完整支持。对于具体物料，建议提供样品与工艺要求，通过实际试料确定最优参数组合，这是把设备性能转化为产品竞争力最稳妥的路径。

当研磨设备从“能磨细”走向“每批都磨得一样细”，决定成败的往往不是转速表上的数字，而是物料在罐内是否始终处于运动之中。
