从混合结果反推：分层、结团与批次差异各指向什么
同一配方、同一台设备，前一天混出来的样品检测合格，第二天取样却出现含量偏差；或者肉眼看着颜色已经一致，到了压片或烧结工序却出现局部密度不均。遇到这种情况，很多实验室的第一反应是延长混合时间，但改善往往有限。粉体混合的结果由三部分共同决定：物料自身的性质、设备提供的运动方式，以及操作参数与装料状态。把这三者分开判断，比单纯加时间更接近问题根源。
常见现象可以归为三类。第一类是离析与分层：配方中各组分粒径、密度或颗粒形状差异较大时，物料在翻滚、下落与流动中会按“运动能力”重新排布，轻的、圆的上浮，重的、大的下沉，混得越久反倒越明显。第二类是结团造成的“假均匀”：细粉之间的范德华力、静电或微量水分把颗粒黏成团，宏观取样看着颜色一致，微观上团聚体内部并没有被打开。第三类是批次差异与残留：上一批的残料、清洗不彻底、投料顺序临时改变，都会让同一套参数产出不同结果。
斜式混合机属于低剪切的一类机型：物料主要依靠筒体回转产生的翻滚、滑移与对流完成混合，而不是靠高速叶片强行打散粉体。它在处理对颗粒形貌敏感、脆性易碎、需要避免过度剪切的物料时相对温和；反过来，它也不擅长把已经形成的硬团聚打开。先明确这条边界，再谈参数，选型会清晰很多。
斜式混合机的结构特点：倾斜回转怎样形成混合

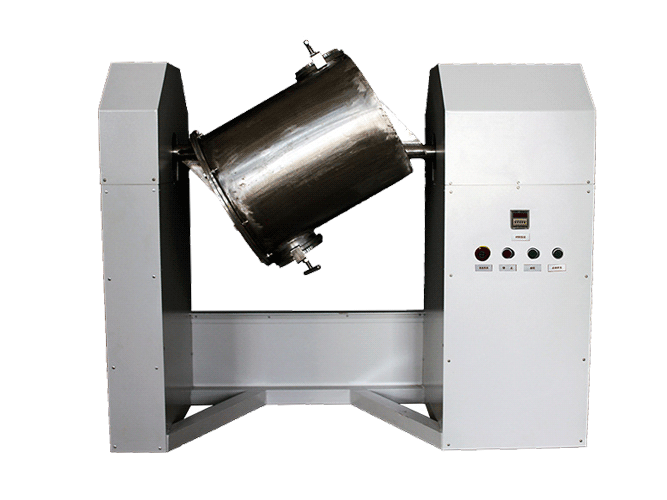

斜式混合机的基本思路是让装载物料的筒体以一定倾角绕轴回转。倾角的存在，使物料在筒内不只是沿同一圆周滑动，而是形成“上升—翻转—回落”的循环路径：贴近筒壁的物料被带起，到达一定高度后沿斜面跌落，与下层物料交换位置。这种提升与跌落不断重复，把局部富集的组分逐步铺展到整个料层，最终依靠颗粒间的随机交换达到统计意义上的均匀。
倾斜布置与低剪切带来的边界
水平回转的筒体容易出现物料整体“跟着筒壁转”的情况，颗粒之间几乎没有相对位移，混合效率反而下降。倾斜布置相当于在回转方向上叠加了一个沿轴向的分量，物料在筒内既有周向运动，也有轴向迁移与回流，因此可以在相对较低的转速下获得有效的对流混合。倾角会影响物料回落的位置、循环路径的长度和料层被翻动的频次，这也是不同规格的斜式混合机不能共用同一套转速与时间参数的原因。
由于混合主要靠筒体回转完成，物料不经过强剪切区，颗粒受到的挤压、撞击与摩擦相对有限。脆性晶体、包覆颗粒、片状或针状粉体以及已经造粒的物料，在混合中不容易被破坏形貌，这对后续压片或烧结的成品率有直接影响。代价是对硬团聚的解聚能力有限，若配方需要靠剪切分散液体或助剂，也要另行评估。具体机型的内部结构与附件配置，应以厂商提供的机型资料为准，不要用通用描述代替实际配置。
物料条件先过一遍
适合的情况包括：干粉与干粉之间的混合，各组分粒径与密度差异不极端，物料对剪切敏感、脆性易碎，批量中等偏大、希望一次装料完成，混合后需要保持颗粒形貌。需要额外评估的情况包括：极细粉且团聚严重，配方中含高比例液体（接近浆料状态），物料温度敏感而缺少散热手段，以及换品种频繁、对清洗要求极高。这些判断并不否定设备，只是决定后续要补哪些附件、验证哪些指标。
装料系数：为什么“装得满”不等于混得好
实验室里装料量常按“能装多少装多少”来定，因为大家都想一次多处理一点。但有效装料量通常明显小于筒体几何容积，原因很简单：物料需要留出翻滚与跌落的空间。装得太满，物料被压实成整体，筒体转起来只是把料团带着走；装得太少，料层太薄，颗粒相遇概率下降，取样代表性也变差。两种情况都会让“混合均匀”变得不可复现。
总容积、有效装料量与处理量不能混用
选型时最常见的偏差，是把筒体总容积直接当成单批处理量。三个概念要分开：总容积是筒体的几何容积；有效装料量是能参与有效混合并被充分翻动的物料体积；处理量是单批次实际投入的物料质量。质量与体积之间还要经过堆积密度换算——同样的容积，装轻质粉体与装重质粉体的质量可能相差数倍。因此询价或选型时，先给出堆积密度、粒径范围与目标批量，比只报“要多少升”有效得多。
装料过多与过少分别怎么表现
装料过多的表现比较容易观察：启动电流升高、运行声音变沉闷、放料变慢、物料被压实，混合时间明显延长却仍达不到均匀度要求。装料过少的问题更隐蔽：宏观取样看起来均匀，但取样点之间偏差变大、重复性变差，因为料层太薄时局部浓度受取样位置影响被放大。对含微量组分的配方，装料过少还会让分散更依赖偶然性，而不是稳定的循环路径。
怎么确定自家物料的合适装料量
可行做法是分档试验，而不是照搬数值。先以厂商给出的推荐装料范围作为起点，按堆积密度换算成质量，设置几个装料档位，在每个档位下用固定的转速和时间混合，再按统一方法多点取样检测。比较各档位的均匀度、放料顺畅程度与设备运行状态，选出既能保证均匀度、又不让设备吃力的区间。文献或其他机型上常见的装料比例，往往对应不同的筒体结构与运动方式，直接套用没有意义；物料的休止角、流动性与含水率都会改变实际可装量，配方改变后应重新确认。
转速与混合时间：把“混多久”变成可验证的问题
转速和混合时间是操作层面最容易被随意设定、也最容易被当成“经验值”固化下来的两个参数。它们与筒体直径、装料量和物料流动性共同决定颗粒在筒内处于什么运动状态，一旦规格或批量变化，原来的参数就不再成立。
回转速度改变颗粒的运动状态
转速从低到高，物料在筒内大致会经历几种状态：偏低时以滑移和表层崩塌为主，混合缓慢且依赖时间；适中时物料被带起后成片跌落，形成有效的对流循环，是效率较高的区间；继续升高，离心作用增强，物料逐渐贴附筒壁随筒体一起转动，颗粒间相对运动减少，混合效果下降。所以转速不是越高越好，而应落在“能够有效跌落”的区间内。转速与筒体直径相关：同样标称的每分钟转数，用在大直径与小直径筒体上，物料感受到的离心程度完全不同，跨规格比较转数数值没有意义，应按实际取样结果确认，或由厂商根据具体机型给出建议范围。
混合时间存在平台，不是越长越好
混合时间可以用曲线来确定。在同一装料量和转速下选取若干时间点分别取样检测，把均匀度指标随时间的变化画出来，通常会看到先快速改善、随后趋于平缓的形态。取平缓段起点稍后的时间作为工艺时间，既保证均匀度，也避免过度混合带来的风险。对密度差较大或流动性很好的球形颗粒配方，混合时间过长反而加剧离析，使指标回落。把“混合三十分钟”这类固定说法换成“均匀度达到某指标所需的最短时间”，工艺才具备可移植性。
用多点取样判断均匀性
判断混合是否到位需要固定的取样方案：取样点覆盖料层上部、中部与下部，筒体中心区与边缘区，以及靠近放料口的位置——放料口附近的物料往往是最后被混匀的。检测项目按配方选择，如主成分含量、粒度分布、水分、色差等，结果用各点之间的相对标准偏差衡量。还要注意取样误差：取样器形式、单点取样量、是否从静止料层中直接插入，都会影响数据；含水率偏高或静电明显的粉体更容易团聚，方法上要做相应处理。
进料、放料与清洗：决定批次一致性的衔接点
混合工序很少独立存在，它的前后连接着配料、粉碎、筛分、干燥或成型。衔接方式对结果的影响，有时比设备参数更大。
投料顺序与放料残留
投料顺序会改变混合的起点。一般做法是先投入占比大的主料，再加入占比小的组分，让少量组分进入已经形成的料层逐步分散。含极低含量功能助剂时，直接投入整批主料容易造成局部富集，更稳妥的是先把助剂与少量主料预混稀释，再投入主体料层继续混合。液体或高黏组分不宜直接倒在粉体堆上，否则会形成难以打散的团块；若工艺确实涉及少量液体加入，应先确认机型是否配置相应加入装置，以及加入方式是喷淋还是滴加，两者的分散效果与清洗难度差别很大。
放料是否彻底与放料口位置、物料休止角和流动性直接相关，流动性差的粉体更容易在放料口附近滞留，成为下一批的污染源。换品种时建议建立清洗验证流程：先目视检查筒内与放料口，再用擦拭取样或冲洗液检测确认没有可见残留和活性成分残留。对颜色敏感、活性成分含量低或对交叉污染零容忍的配方，应考虑专用或专机处理，而不是只靠延长清洗时间。
建议在工艺文件中固定记录投料顺序与投料速度、装料量、转速与混合时间、放料方式、清洗方法。这几项一旦固定，重复性才有基础；任何一项发生变化，例如换了一批粒径更细的原料、或把批量提高一倍，都应重新做取样验证。斜式混合机的放大本质上是这些条件能否同时保持的问题，批量变化会同步改变料层厚度、跌落高度与循环次数，从实验室到中试的参数需要实测确认。
选型与试样核对清单
把前面的内容收拢成一份可以在询价或安排试样前逐项确认的清单：
- 物料的堆积密度、真实密度、粒径分布与含水率，以及目标批量；
- 配方中各组分的密度差与粒径差，判断是否存在明显离析风险；
- 来料是否已经存在硬团聚，是否需要先解聚或过筛；
- 目标均匀度指标与检测方法，包括取样点数量与判定标准；
- 单批目标处理量，以及是否需要为后续放大预留空间；
- 是否涉及液体或助剂的加入，加入方式与加入比例需要确认；
- 物料的温度敏感性，以及混合过程中是否需要控制温升；
- 换品种频率与清洗要求，是否涉及活性成分或颜色交叉污染；
- 与上游配料、下游筛分或成型工序的接口，包括进出料方式与容器匹配；
- 设备材质与物料的相容性，避免在混合过程中引入不必要的磨损物。
清单确认之后，试样是最直接的验证手段。建议随样品提供物料说明与目标指标，试样时按不同装料量与混合时间做几组对比，并对每组做多点取样检测，这样拿到的不是一句“混合效果良好”，而是可以写进工艺文件的数据。长沙天创粉末技术有限公司（关于天创粉末）长期从事粉体制备与实验室设备的研发制造，斜式混合机的规格与配置可以按物料条件和批量需求匹配；具体机型、可用附件与试样安排，可通过联系天创粉末沟通确认。
