在实验室研发与中试放大环节，粉碎常常是最容易被低估的一步：物料粒度分布一旦不稳定，后面的成型、烧结、涂布与检测都会跟着受影响。轻型振动球磨机是近年在小批量精细粉碎场景中被频繁提及的粉体设备，它把传统滚筒球磨机依靠重力翻落的慢速研磨，改成由振动激励带动研磨介质做高频冲击与摩擦，用更紧凑的体积换取更高的细化效率。它适合谁、怎么选、日常怎样维护，下面逐层展开。
先划一条边界：轻型振动球磨机擅长小批量、高细度、多品种、频繁换料的作业；如果目标是每小时数吨的大宗粉磨，卧式滚筒球磨机或大型立式磨更合适。把这条边界想清楚，后面的选型与操作才有意义。
从工作原理看轻型振动球磨机的能力边界
传统滚筒球磨机的能量路径大致是“电机—筒体—研磨介质—物料”：筒体低速旋转，把介质带到一定高度后靠重力抛落，通过冲击与摩擦把物料磨细。它结构简单、运行稳定，适合大批量长周期粉磨，但能量利用率偏低，要把物料磨到微米级往往需要数小时甚至更久。
轻型振动球磨机走的是另一条路径。磨筒本身不旋转，而是由振动电机或偏心块激振装置驱动，产生高频、小振幅的圆振动或近似椭圆振动；筒内介质持续获得加速度，介质之间、介质与筒壁之间形成密集的冲击、剪切与摩擦。相同时间内介质与物料的有效接触次数远高于滚筒球磨机，因此筒体可以做得更小更轻，从进料到出料的粒度落差也能更快完成。
高频振动带来的三个直接结果
- 粉碎速度快：能量直接作用在介质上，减少了“抬升—抛落”过程的无效损耗，小批量物料的细化速度明显更快。
- 出料粒度细：碰撞频率高，配合合适的球径配比，多数脆性物料可稳定做到微米级，湿法条件下部分物料还能更细。
- 干湿两用：更换磨筒与介质后，既能做干法粉碎，也能做湿法研磨与混合，适合实验室多品种轮换。
它并不替代所有球磨设备
振动磨的强项是“细”和“快”，代价是单机处理量有限、对装料量比较敏感。大批量连续生产、对单位产量能耗要求高的场合，仍应以滚筒球磨机、气流磨或立式磨为主。把轻型振动球磨机定位为样品制备、配方筛选与小批量精细粉碎的主力设备，比把它当成通用生产设备更符合实际。

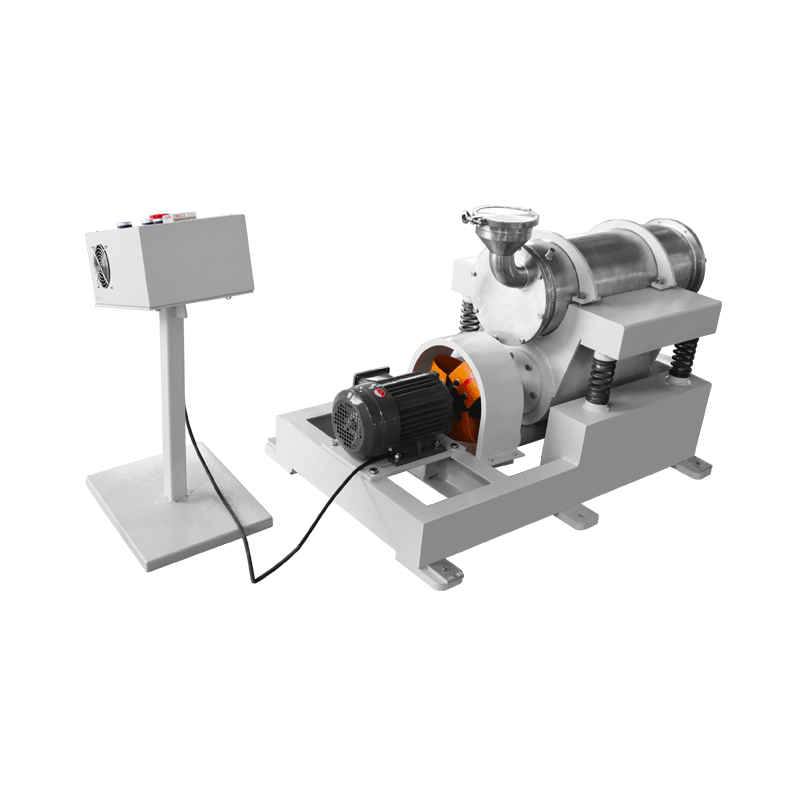

结构拆解：轻型振动球磨机由哪些部分构成
了解结构，是为了在选型和维护时知道该看哪里。设备主体并不复杂，但每个部分的取舍都会影响最终结果。
磨筒与衬里
磨筒是承载物料与介质的核心部件，多为圆筒形，工作时整体高频振动，因此对筒体刚度、焊接质量与动平衡要求较高。与物料接触的部分可选不锈钢、刚玉陶瓷、聚氨酯等材质或衬里：不锈钢耐磨易清洗，陶瓷衬里更适合避免金属污染的场景，聚氨酯在降噪与抗冲击方面更有优势。选型前先确认物料对铁、铬等元素的敏感程度。
激振与动力系统
激振系统由振动电机或带偏心块的激振器组成，通过调整偏心块夹角或电机参数改变振幅与频率。振幅与频率是两个独立变量，也是设备能否“调得准”的关键。可靠的设计还会加入过载保护与温升监控，避免长时间连续运转时电机过热。
研磨介质
介质是真正干活的部分，材质包括碳钢、不锈钢、氧化锆、氧化铝、玛瑙等，形状有球、柱、段。介质密度越大，单次冲击能量越高，细化能力越强，但磨损与污染风险同步上升；介质直径直接影响极限粒度与粒度分布宽度。合理做法是大小球按比例搭配，大球负责破碎，小球负责研磨。
隔振支撑与密封结构
振动必须被约束在设备内部。常见做法是在磨筒与机架之间设置弹簧隔振元件，机架再通过地脚固定，减少振动向地面与周边设备传递。密封盖、卡箍与密封圈则决定粉尘是否外逸、物料是否被污染：干法粉碎时密封不良会带来扬尘与物料损失，湿法研磨时则可能漏浆。多品种轮换的用户，还要留意进出料结构是否便于清洗。

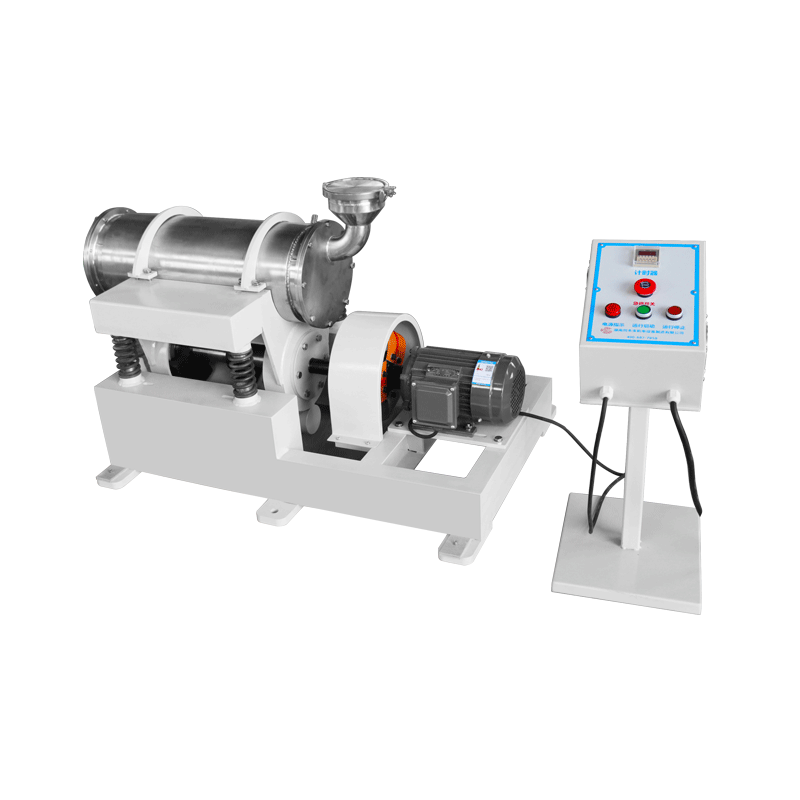

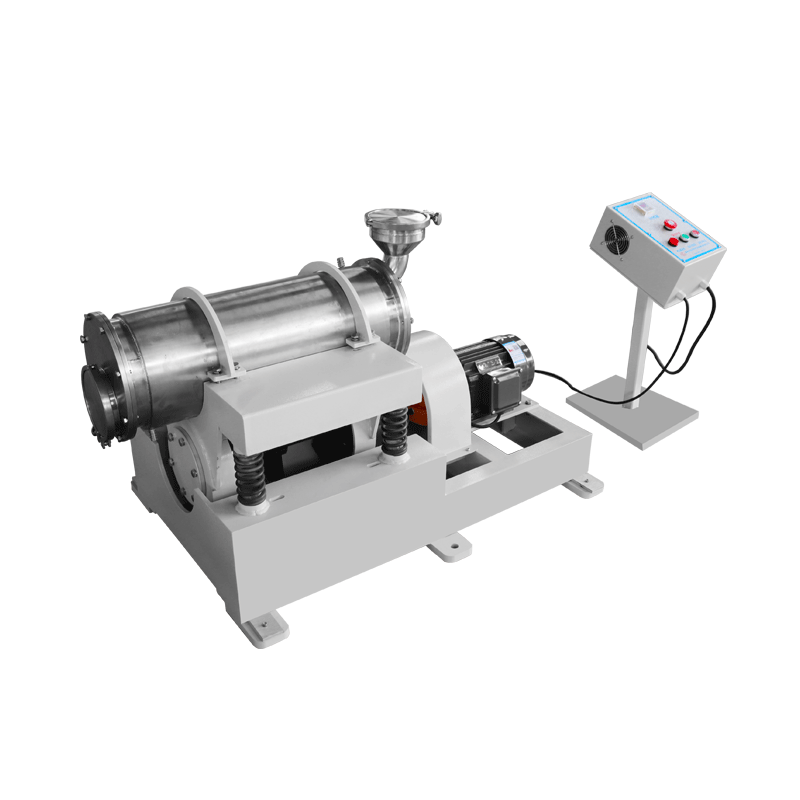

以长沙天创粉末技术有限公司的轻型振动球磨机为例，产品在筒体结构、隔振方式与密封设计上都围绕小批量精细粉碎做了针对性处理，适合实验室与中试场景的轮换使用，具体配置仍需结合物料逐项确认。
决定研磨效果的五个关键变量
同一台设备，换一种操作方式，结果可能相差很大。以下五个变量几乎决定了效率、粒度与重复性的上限。
一、振幅与频率的匹配
频率决定介质碰撞的次数，振幅决定单次碰撞的能量。物料较粗、需要快速破碎时，适当提高振幅更有效；进入精细研磨阶段后，提高频率、降低振幅更有利于收窄粒度分布。设备具备振幅可调能力时，应针对不同阶段设置不同参数，而不是全程一套参数用到底。
二、介质密度与球径配比
介质密度越高，冲击能量越大，对筒体与衬里的磨损也越明显；对污染敏感的场景，应优先选择氧化锆、氧化铝或玛瑙介质。球径方面，“大球破、小球磨”是基本原则：粗料阶段以较大球径为主，细磨阶段提高小球比例，有助于提高比表面积、改善粒度分布。装填比例过高会互相干扰，过低则碰撞概率不足，需要通过试验确定。
三、装料量与填充率
装料过少，介质空打，既浪费能量又加剧磨损；装料过多，物料在介质之间形成缓冲层，冲击被吸收，效率反而下降。介质填充率与物料装载量需要配合调节，一般通过几组对比试验找到效率与粒度的平衡点，再固化为标准作业参数。多品种轮换的实验室，建议为每种物料记录一组参数，避免重复摸索。
四、温升与散热条件
高频振动意味着持续的能量输入，其中相当一部分会转化为热量。对热敏性物料，例如部分药物、食品原料与高分子粉体，温升会直接影响产品性能。此时应控制单次研磨时间，采用间歇运行、强制风冷或水冷等方式，把温升限制在物料可接受的范围内。温升问题在长时间连续研磨时尤其突出，不能等到物料变色、结块才开始关注。
五、密封性与交叉污染控制
实验室最常见的隐性误差来源就是交叉污染。换料时若磨筒、密封圈与介质清洗不彻底，上一批物料的残留会直接影响下一批的粒度检测与成分分析。规范做法是磨筒与介质分开清洗，易吸附物料使用专用磨筒或专用介质，清洗后用空白样验证。对洁净度要求高的场景，还要同时考虑设备与环境的粉尘控制。
哪些物料与场景更适合它
从行业应用看，轻型振动球磨机的覆盖面相当广，主要集中在“小批量、高附加值、对粒度敏感”的领域。
| 物料类别 | 典型场景 | 使用要点 |
|---|---|---|
| 电子陶瓷与功能陶瓷粉体 | 配方筛选、粒度细化 | 建议使用陶瓷或氧化锆介质，控制金属污染 |
| 电池材料与稀土化合物 | 实验级粉碎与混合 | 关注温升与密封，避免吸潮 |
| 地质、矿物、土壤样品 | 分析前处理制样 | 强调重复性与批次间一致性 |
| 医药、食品、保健品原料 | 小批量超细粉碎 | 干湿两用、易清洗、材质合规 |
| 金属与合金粉末 | 细化与机械合金化 | 介质密度与球径配比是关键 |
| 颜料、涂料、农药助剂 | 分散与研磨 | 湿法研磨效率更佳 |
需要提醒的是，上表只是应用方向的归纳，实际适配性还要结合物料硬度、含水率、目标粒度等条件，通过小样试验确认。对同一物料，先做时间—粒度曲线，再判断哪种介质与参数组合最经济。
选型三步法：从物料出发锁定机型
选型不是选参数最大的，而是选与物料、批量、工况最匹配的。按下面的顺序推进，通常能少走弯路。
- 明确物料与目标粒度：硬度、脆性、含水率、是否热敏、是否对金属污染敏感，以及目标D50与粒度分布宽度。
- 确定单次处理量与生产节拍：每次是几十克、几百克还是公斤级，一天需要跑几批，换料频率有多高。
- 确认工况与配套：干法还是湿法、是否需要惰性气体保护、是否需要冷却、清洗与维护是否便利、噪音与隔振要求如何、后续是否有放大需求。
这三步完成后，再对照设备的具体配置逐项核对，才有比较的基础。可参考轻型振动球磨机产品页给出的整机形式与主要配置，把自身需求与设备条件一一对应。
使用与维护的实操要点
- 开机前检查：确认紧固件、密封圈与介质安装到位，空载试运行，听有无异常声响。
- 装料顺序与装料量：先加介质再加物料，避免物料堆积在筒底；装料量按既定参数执行，不要随意加量。
- 运行监控：留意温升、噪音与振动幅度变化，出现异常及时停机检查。
- 换料清洗：磨筒、介质与密封件分步清洗，必要时用空白样验证残留。
- 定期保养：检查隔振元件老化情况、电机与激振器紧固状态、密封件磨损程度，按周期更换易损件。
常见问题
轻型振动球磨机能磨到多细？
与物料硬度、介质材质与球径、研磨时间、干湿条件都相关。多数脆性物料在合理参数下可稳定做到微米级，部分物料湿法研磨可获得更细的粒度。具体到某一物料，建议先做小样试验确定可达粒度与时间曲线，再讨论设备配置。
干磨与湿磨怎么选？
干法工艺简单、无需后续干燥，适合样品量小、后续要直接做粉体检测的场景；湿法研磨效率通常更高、粉尘更少、粒度分布更集中，但要考虑分散介质、后续干燥以及溶剂与物料的相容性。选哪一种，取决于最终产品形态与工艺链路。
会不会引入杂质污染？
与磨筒衬里和研磨介质的材质直接相关。对铁、铬等元素敏感的物料，应选择陶瓷或氧化锆介质与陶瓷衬里，并单独配备专用磨筒与介质，避免与金属物料混用。
结语
轻型振动球磨机的价值不在于取代所有球磨设备，而在于把小批量、高细度、多品种的粉碎任务做得更快、更稳、更可控。选型时先看物料与目标粒度，再看批量与工况，最后才看设备配置；使用中把装料量、介质配比、温升与清洗四件事固定成标准动作，研磨结果的可重复性就有了保障。设备优化是持续过程，从一次小样试验开始，往往比反复翻参数表更快接近正确答案。
轻型振动球磨机的效率来自高频振动带来的密集碰撞，它的可靠性则来自对装料量、介质配比与温升的持续管理。
