聚氨酯包铁芯研磨球怎么选：罐体匹配、磨损与污染控制要点

一、污染、磨损与噪音：先判断问题出在哪个界面

研磨后的浆料里出现黑色或锈色斑点，罐体内衬出现一圈细密划痕，球体在几十次使用后明显失重——这三件事往往不是三个独立故障，而是同一个界面问题在不同位置的表现：球体与罐壁、球体与球体之间的接触太硬，瞬时应力太高。

常见的处理方式是换更耐磨的球，但研磨体系里的磨损是相互的：球磨物料，也磨罐壁；罐壁反过来也磨球。金属球密度大、冲击强，但它与罐壁之间是点接触，接触瞬间应力极高。即便球体本身损耗不明显，接触点也可能把罐壁材料一点点带下来，或者把物料中的硬颗粒压进罐壁表面。当物料是锂电材料、电子陶瓷、荧光粉、医药辅料、颜料、抛光粉这类对金属离子敏感的体系时，微量铁污染就足以改变电性能、色相或磁性能。因此在讨论“换什么球”之前，先要弄清污染和磨损发生在哪个界面。

金属污染的三种典型来源

一是球体自身的磨耗，铁基球在干法或低固含量湿法中尤其容易出现表面氧化与剥落；二是罐体与内衬的磨耗，硬质内衬被反复撞击后产生的微粉会进入物料；三是球与球、球与罐壁夹持物料时的挤压，硬颗粒被压入较软的一方。三者常常同时存在，所以单纯换一种更硬的球，未必能降低污染。

弹性包覆改变了力的传递方式

在铁芯外包覆一层聚氨酯，本质上是把“刚性对刚性”的接触改成“弹性体对刚性”的接触。包覆层在接触瞬间形变，接触面积变大，峰值应力下降，一部分冲击能量被吸收并转化为形变与热。由此带来几个直接后果：罐壁和球体表面的磨损速率下降，运行噪音降低，对片状、纤维状、韧性物料，“砸碎”的倾向减弱，作用更偏向剪切与挤压。

代价同样明确：弹性形变会消耗一部分输入能量，用于破碎物料的能量密度下降。对高硬度脆性物料，只靠包覆球长时间研磨，很可能达不到目标粒度，需要重新核算球径、转速与时间，而不是简单延长研磨时间。

二、聚氨酯包铁芯研磨球的结构与由此产生的取舍

这类球的设计逻辑可以概括为一句：用铁芯提供质量和动能，用聚氨酯包覆层定义接触界面。理解这一点，就能判断它适合什么、不适合什么。

铁芯负责“打得动”，包覆层负责“打得不狠”

研磨与混合中，球对物料的作用来自动能，而动能与球的质量正相关，密度因此成为决定破碎能力的关键量。纯聚氨酯球软、噪音低，但质量小，对多数物料只能做混合或轻研磨；铁芯保证了球体有足够质量，使其仍具备一定的冲击与剪切能力。真正与物料、溶剂、罐壁接触的是外层聚氨酯，接触界面上的物质交换主要发生在高分子层与物料之间，而不是铁与物料之间。这正是它在“需要一定研磨能力、同时希望降低金属接触”的场合有价值的原因。

包覆层的完整性比厚度更值得关注

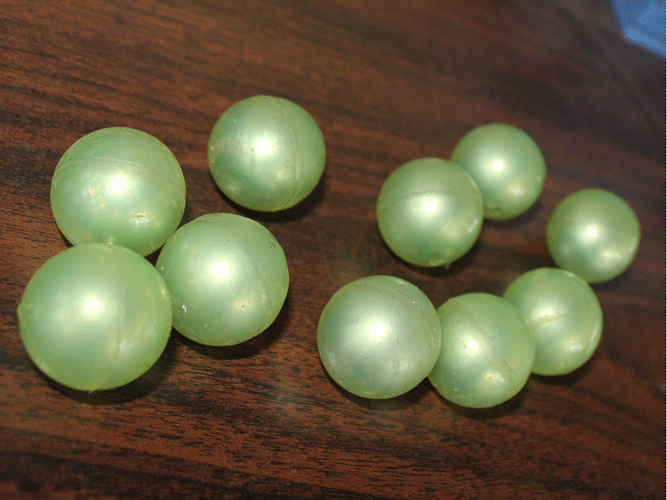

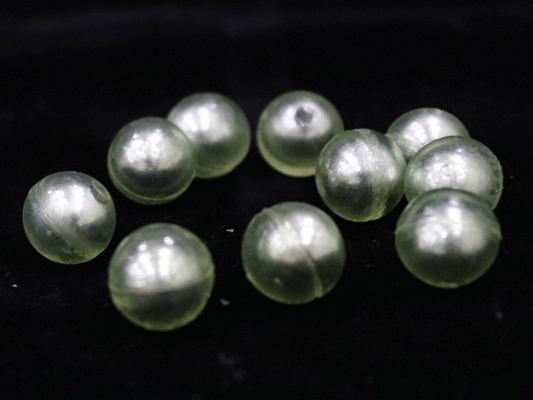

选这类配件时，最值得核对的不是某个单项指标，而是包覆层的均匀性与完整性：厚度是否均匀、与铁芯的粘结是否可靠、有没有气泡、缺口或合模线。原因很直接——一旦局部破损露出铁芯，那个位置就同时成为污染源和腐蚀起点，铁在湿法体系中会迅速氧化，进而影响整批物料。因此收货检查和用后检查，都应把“表面是否完整”作为首要判断项，而不是等到浆料出现色差才发现问题。

哪些情况下不适合用它

第一，物料硬度高、需要强冲击才能解离或细化，弹性界面会明显降低能量传递效率；第二，需要极低金属污染、同时对高分子磨屑也敏感的体系，例如对碳含量或灰分有严格要求的粉体，此时陶瓷介质在污染控制思路上更直接；第三，需要在较高温度下长时间连续研磨的工况，聚氨酯作为高分子材料，其长期工作温度、耐溶剂性和清洗耐受性都有边界，这些条件必须向供应商确认，不能套用其他弹性体或别家产品的数据。

同时也要明确：包覆球不等于“零污染”。它降低的是金属接触的概率与罐体磨损的程度，但包覆层自身在长期使用中会磨耗和老化，磨耗物、老化产物以及破损后暴露的铁芯，都会成为新的变量。

三、选型时要重新核算的四个量

从钢球或其他介质换成包覆球，不是等径替换那么简单。至少要重新过一遍下面四个量，因为它们共同决定“同样的设备、同样的时间，能不能得到同样的结果”。

1. 球径与球径配比

球径决定单个接触点的能量和可有效作用的最小粒径：大球质量大、冲击强，适合粗碎与打散团聚；小球数量多、接触点多，适合细磨并收窄粒度分布。包覆球在这一点上有两处特殊：外层使实际外形尺寸略大，同时接触刚度降低。原来靠大球冲击完成的粗碎工序，换用包覆球后很可能需要更大的球径或更多球数来补偿，而不是照搬原有级配。

2. 球料比

球料比是球的总质量与物料质量之比，决定单位物料在单位时间内获得多少次碰撞。球料比偏低，物料被“垫”在球之间，碰撞次数不足，粒度下降缓慢；球料比偏高，碰撞机会增加，但装料空间被压缩，运动行程变短，摩擦热增多。对包覆球而言，过高的球料比还会加速包覆层磨损。

3. 装料系数与有效装料量

这里最容易出错的是把罐体标称容积直接当作可装物料量。实际可用空间要同时容纳球、物料和必要空隙，球体还需要足够行程才能加速并形成有效运动。装料过满，球被“锁”在物料中，效率骤降而温升集中；装料太少，单位时间处理量低，能量利用率差。谈装料系数前，必须先区分总容积与有效装料量，再结合球料比一起确定。

4. 转速、临界转速与温升

转速提高，球体的抛落高度和冲击能量增加，但接近临界转速时球体会贴壁随罐旋转，冲击反而减少，因此转速要与罐径、球径匹配，而不是越高越好。对包覆球还有一层限制：转速提高带来的剪切与温升会加速高分子层的磨损与老化，用“提高转速缩短时间”弥补效率不足，往往得不偿失。判断依据不是冷却水温，而是浆料或物料在结束时的实际状态——冷却条件不等于样品实际温度。

这张表只用于说明选型逻辑的差异，不构成任何具体产品的性能承诺，实际取值要依据物料、设备与工艺条件确定。

四、与罐体、内衬和物料体系的相容性

罐体和内衬怎么配

包覆球常见的配合对象包括聚氨酯内衬、尼龙内衬、氧化锆内衬和不锈钢罐体。软对软的组合磨损小、噪音低，但高分子磨屑量会相对增加；包覆球配硬质内衬时，内衬磨损小，包覆球自身成为主要磨损对象。选择时不妨反过来问：这个体系最不能接受什么？最不能接受铁，重点就是保证包覆层完整、减少破损；最不能接受有机物或碳含量升高，那么高分子内衬与包覆球同时大量使用就需要谨慎评估。更换介质时还要复核内衬状态，因为旧划痕会持续挂料、藏料。

溶剂、清洗与温度

湿法研磨中，溶剂种类、pH、是否含表面活性剂都会影响聚氨酯的长期表现；清洗方式同样重要，高压水、超声、强极性溶剂、高温烘干都可能加速老化。这些条件必须逐一与供应商确认，尤其是需要反复清洗、反复烘干的实验室流程。合理做法是固定一套清洗流程并记录球的状态变化，而不是每次凭感觉处理。

交叉污染与批次管理

球体表面会吸附物料，包覆层表面的微小起伏与磨损痕迹也会藏料，因此同一批球在不同物料之间切换时，交叉污染是真实存在的。多品种小批量的实验室，比较稳妥的是分料专用或分色标记管理；必须共用时，就要建立明确的清洗判据和更换判据，例如表面发亮、起毛、出现缺肉、外形尺寸变化或明显失重。储存时避免长期受压、暴晒和接触油类，也有助于延长使用寿命。

五、从实验室到中试：放大时变化最大的是什么

实验室里表现良好的球，放大后未必保持同样效果。原因通常不在球本身，而在放大过程中几个量的相对关系发生了变化。

几何放大不等于工艺放大

罐体容积增大时，球的数量按体积增长，而球与物料的接触面积按更低的幂次增长，单位物料获得的碰撞次数、单位体积的散热能力都会改变。同时，大罐中球体的下落行程更长，冲击能量更高，包覆层在单次碰撞中的形变更大。两方面叠加，可能同时出现“研磨更不均匀”和“包覆层磨损更快”两种现象。

放大时的调整顺序

比较稳妥的顺序是：先保持球径与球径配比不变，再保持球料比，然后按大罐的实际有效装料量调整总装料，最后才动转速与时间。这样做的目的是把变化因素分开，避免同时改动多个变量，导致无法判断差异来自哪一项。

小试应该记录什么

如果希望小试数据在中试时能用，至少应记录：物料初始粒径与形貌、硬度或韧性描述、浆料固含量与溶剂或分散剂种类、球径配比、球料比、有效装料量、转速或频率、时间、结束时的物料状态与温升情况、目标粒度的检测方法与结果，以及污染相关的观察（磁异物、灰分、色差、异物颗粒）。缺少这些记录，放大时只能靠试错。

六、选型核对清单与试样建议

把包覆球放回整条工序里看，它只是配件，却连接着前处理、研磨分散和后处理。选型时可以把问题拆成一条链：输入物料是什么状态，目标是什么，体系最不能接受什么，设备能提供什么条件，最后用试验验证。

1. 物料：硬度或韧性、初始粒径与形貌、是否易团聚、是否对铁或有机物敏感。
2. 目标：目标粒径与分布要求、粒度检测方法、是否需要保持晶形或活性。
3. 体系：干法还是湿法、溶剂种类与pH、固含量、是否加分散剂。
4. 设备：罐体材质与内衬、总容积与有效装料量、转速或频率范围、冷却方式。
5. 介质：球径与级配、球料比、装料系数、包覆层完整性与寿命判据。
6. 管理：清洗流程、分料专用方案、更换周期、批次一致性检查方式。

如果上述条件里有多项尚无结论，建议不要直接按经验下单，而是先做一组平行试样：同一物料、同一配方、同一设备条件下，分别测试现有介质与包覆球，记录粒度、时间、温升和污染观察，再决定是否替换或调整参数。这样得到的结论才能直接用于放大。

需要进一步确认包覆层的温度与溶剂适用边界、球径规格或配套罐体时，可以查看天创粉末的聚氨酯包铁芯研磨球产品页面，或通过联系天创粉末的入口说明物料体系与目标，便于对照实际工况给出建议。关于天创粉末的介绍页可以了解其粉体制备与实验室设备的整体范围，方便把研磨介质与研磨、混合、筛分、热处理等工序一起考虑。
