粗碎出料忽大忽小，多数是三个匹配没有对上
在高校实验室和材料研发现场，颚式破碎机通常承担把块状原料减径到下一道工序可接受尺寸的任务。它很少是流程的主角，却经常是问题的起点：出料里同时存在合格细颗粒和明显偏大的块，调整排料口之后粒度分布并没有明显收窄，硬料破碎时噪声大、粉尘多、颚板磨损快，含水的黏性物料还会在下部糊堵。把这些现象直接归因于设备本身不行，往往错过真正的原因。
粗碎的定位是减径而不是制粉，它的合格标准是让下游设备或制样流程能够顺利接手，而不是一步做到最终粒度。把粗碎当细磨来用，会出现两个连锁反应：物料在破碎腔内被反复挤压，过粉碎产生的细粉比例升高；单位时间的有效处理量下降，磨损与发热同时加剧。判断一台设备是否够用，先要看它有没有被放在合适的位置上。
所谓三个匹配，是给料最大块度与给料口尺寸的匹配、颚板与物料硬度及韧性的匹配、排料口设定与下游需求的匹配。任何一项错位，都会表现为出料不稳定。下面按原理、结构、调节、物料、工序衔接的顺序展开，最后给出一份可以逐项核对的清单。
颚式破碎机靠什么破碎：结构决定适用边界
动颚的周期性摆动与挤压破碎

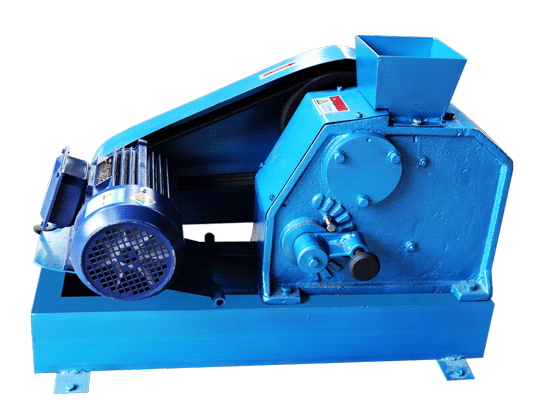

颚式破碎机的破碎腔由固定颚板和动颚板围成。电机经皮带轮带动偏心轴旋转，偏心轴通过连杆或直接驱动动颚做周期性摆动，使动颚靠近、离开定颚。动颚靠近时，腔内物料受到挤压、劈裂和折断；动颚后退时，破碎腔下部张开，尺寸小于排料口的颗粒依靠自重落下排出。整个过程中物料不是被连续研磨，而是在一次次行程中接受间歇施力。
这种受力方式决定了它的擅长与不擅长：硬而脆的块状物料容易被压裂，破碎效率高；韧性、纤维状或片状物料容易发生塑性变形而不产生贯穿裂纹，结果是片状料多、合格粒级少，甚至压扁后难以排出。因此选颚式破碎机之前，先确认物料是脆还是韧，比对比处理量数字更有意义。
机架、颚板、肘板与飞轮各自承担什么

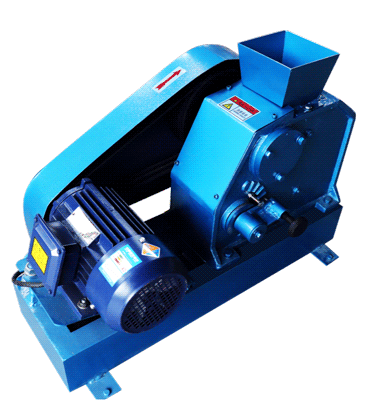

机架提供刚性支撑并承受破碎反力；颚板直接接触物料，其齿形影响咬入能力和排料通道，材质影响磨损寿命以及是否引入铁质污染；肘板在传递力的同时常兼作过载保护件；飞轮储存能量，让每个工作行程的转速波动更小；拉杆与弹簧保证动颚回程并使各构件保持贴合。
这些部件的设计取向并不相同：有的偏重处理能力，有的偏重粒形与细度，有的把维护便利和耐磨放在前面。对实验室用户来说，值得问清楚的是更换颚板是否方便、破碎腔能否直接打开清理、密封与防尘结构是否适应现场粉尘量。这些细节在使用数年后，比峰值参数更能决定体验。
为什么粗碎之后往往还要接第二段破碎
受结构限制，颚式破碎机单段的破碎比有限，并且排出的是粒度分布而不是一个固定值。一次破碎通常只能把物料降到粗碎或中碎所处的量级，具体水平取决于机型结构、排料口设定与物料特性，应以设备实际资料和厂家确认为准。若下游要求的粒度更细、分布更窄，通常需要增加第二段中细碎或研磨工序。把两段工序分开安排，往往比强行缩小排料口更省能耗，也更少过粉碎。
排料口调节：粒度控制最直接，也最受限的一环
垫片式、楔块式与螺杆式调节的差别
排料口的调整，本质是改变定颚或动颚下端的相对位置，从而改变排料通道宽度。常见方式包括垫片增减、楔块移动、螺杆推拉等。垫片式结构简单、成本低，但每次调整需要停机并逐片增减，粒度档位是离散的；楔块式或螺杆式可以在一定范围内连续调节，操作更省力，但结构相对复杂，需要关注粉尘环境下运动部件是否仍然灵活。
所以选型时真正该问的不是能不能调，而是调整一次要多久、是否需要专用工具、最小与最大排料口分别是多少、调整后如何锁定、锁定后会不会在振动中松动。对一天要换几个粒度档位的实验室来说，这几项直接决定实际效率。
最小排料口不是想多小就多小
排料口不能无限制缩小。动颚与定颚在接近极限位置时会相互干涉，结构上存在最小开口；开口越小，物料在腔内下落的通道越窄，糊堵、架桥和处理量骤降的风险越高；同时物料在腔内的滞留时间变长，重复挤压增多，细粉和热量随之上升。
更关键的是，排料口尺寸只代表允许通过的最大开口，并不等于成品粒度。片状、针状颗粒会以较大尺寸通过，实际排料粒度分布总有一定宽展。用排料口等于目标粒度的思路做选型，得到的通常是偏粗的结果，还会因为过度收口而牺牲处理量。
破碎比与循环负荷：不要指望一次到位
破碎比是给料最大粒度与出料粒度的比值，颚式破碎机适合承担破碎流程的第一级。当需要的破碎比超出单段能力时，物料需要多次通过或增加第二段设备，随之产生循环负荷：已经合格的细粒被反复挤压，细粉更多、温升更高、磨损更快。合理的做法是把排料口设定在下游设备能够接受的粒度上，把细化任务交给第二段完成。
物料硬度、韧性与含水率怎样改变实际结果
硬度决定受力与磨损，韧性决定能否断裂
物料越硬，压裂它所需的力越大。同样的设备面对更硬的物料，会表现为处理量下降、噪声与振动增加、颚板磨损加快、单位产量能耗上升。硬度之外还有韧性这个常被忽略的变量：韧性物料在挤压下先塑性变形，裂纹不易扩展，出料中片状料比例高而合格粒级偏少。遇到这类物料，与其反复收紧排料口，不如评估是否换用靠剪切或冲击作用的设备，或先做小样试验再决定方案。
含水率、黏性与细粉含量带来的堵塞风险
含水率和黏性较高的物料，细粉容易在破碎腔下部和排料口附近黏结，形成局部堆积甚至堵料，排料口越小越明显。若物料本身细粉比例就高，可以考虑给料前做预筛分：把已经合格的部分提前分出，既减少过粉碎，也提高有效处理量。对温度敏感或易氧化的样品，还要把破碎过程中的发热与新生表面暴露纳入考虑，必要时控制单次处理量、安排间歇运行，避免长时间连续挤压。
给料方式决定颚板是否偏磨
给料粒度超过给料口允许范围，会造成卡料甚至物料飞溅；给料长期偏在一侧，会令动颚与定颚受力不均，出现偏磨而缩短颚板寿命；大量物料集中涌入，则可能造成腔体堵塞。均匀、连续、粒度受控的给料，是获得稳定粒度分布的前提。实验室里常用人工给料，更需要控制单次投料量与节奏；处理量较大时，可考虑配套给料装置，让给料速度与破碎节奏匹配。
什么时候需要在颚式破碎机后面接对辊破碎机

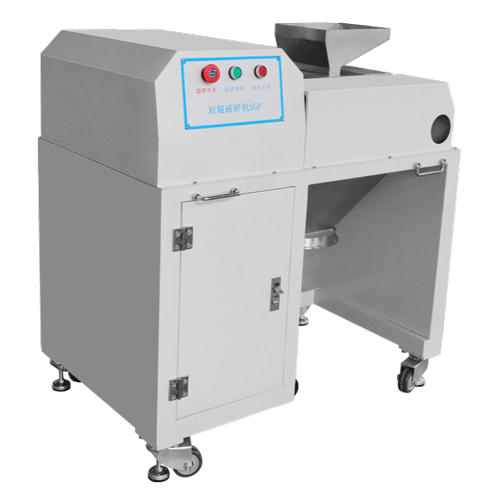

当粗碎之后要求更细、更均匀、过粉碎更少的粒度时，中细碎环节要考虑另一类受力方式。对辊破碎机通过两个相向旋转的辊面对物料施加挤压和一定程度的剪切，物料在通过辊隙时被破碎，出料粒度相对集中，片状与细粉比例通常更低，适合脆性、中低硬度物料的细化处理。它常被放在颚式破碎机之后作为第二段，把粗碎出来的块料降到下游研磨或制样所需的尺寸。
两段组合时，选型的关键变成接口匹配：颚式破碎机的排料粒度应落在对辊破碎机能够顺利咬入的范围内；两段的处理能力要大致衔接，避免前段过快造成积料、后段过慢拖慢整体节奏；中间是否需要缓冲料斗或给料装置，取决于物料流动性与现场布局。反过来，如果物料韧性很强，或者目标本来就只是粗碎，硬加一台对辊并不划算——第二段设备是否需要，由最终粒度要求和物料特性决定，而不是由设备台数决定。
一份可以逐项核对的粗碎选型清单
把物料信息、设备边界和使用方式分开整理，选型会清晰很多。
- 物料侧：最大给料块度、硬度与韧性、含水率与黏性、细粉比例、目标出料粒度及其允许分布、是否允许过粉碎、是否对温度或铁污染敏感。
- 设备侧：给料口尺寸与最大给料块度的余量、排料口调节方式与可调范围、颚板齿形与材质、机架与轴承结构、防尘密封、是否便于清腔和更换易损件。
- 运行侧：给料方式与均匀性、连续或间歇运行、单批处理量与总时间、样品回收率、噪声与粉尘控制、换样品时的清理流程。
- 放大侧：实验室得到的粒度与处理时间不能直接等同于中试或量产结果，连续运行下的给料、温升与磨损需要重新评估。
清腔与防交叉污染在实验室里往往比处理量更重要。破碎不同样品之间如果只做简单吹扫，残留细粉会污染下一批样品，做痕量分析时尤其明显。选型时值得确认：破碎腔能否直接打开清理、颚板是否易于拆卸、接料部位是否便于彻底清扫、密封件是否耐得住频繁拆装。
用真实样品做一次小试，比反复看参数表更有效
参数表给出的是结构和调节范围，而出料分布、片状比例、处理时间、发热和磨损，只有用真实物料跑一遍才能看清。试样时建议记录：进料的最大块度与粒度分布、出料筛分结果（而不是只看目测）、单位时间处理量、样品温升、粉尘与噪声情况、颚板与腔体的磨损和残留。若一次破碎达不到目标，再判断是调整排料口、改变给料方式，还是需要增加第二段设备，依据会清楚得多。
把这些信息整理清楚，与设备厂沟通的效率会高很多。长沙天创粉末技术有限公司（TENCAN）提供包括颚式破碎机、对辊破碎机在内的破碎、研磨、混合、筛分、成型与热处理等实验室设备，可以结合具体物料与目标粒度讨论配置与配件；如需进一步确认机型、易损件或工艺衔接，可通过联系天创粉末沟通，也欢迎先用实际样品做一次破碎试验再定方案。
