液氮行星球磨机如何解决球磨发热与热敏物料变性

球磨罐里的温度是怎么升上来的

行星球磨机的效率来自罐体的复合运动：球磨罐装在行星盘上，一边随盘公转，一边绕自身轴线反向自转，罐内的研磨球在离心力作用下沿罐壁爬升后抛落，反复冲击、摩擦物料。这个把机械能大量输入罐内的过程，也是液氮行星球磨机要处理的问题的起点。

电机输入的能量并不会全部用来制造新的颗粒表面。相当一部分在撞击、摩擦和剪切中变成热，留在罐体、研磨球和物料里。球磨罐是密闭的，研磨罐又多用氧化锆、玛瑙、不锈钢这类导热性一般的材质，热量没有顺畅的出口。设备连续运行一段时间之后，罐壁烫手是很常见的现象，罐内的物料和研磨球就处在一个比室温高不少的环境里。

撞击、摩擦、剪切，热量从三条路径产生

物料被粉碎的本质，是外力在颗粒内部制造裂纹并让裂纹扩展。研磨球与物料之间的碰撞属于高能量瞬时接触，接触点附近的能量密度很高，其中一部分直接转为热；研磨球沿罐壁滚动、滑动时产生摩擦热；湿法研磨时，浆料内部的黏性剪切同样生热。三种作用叠加，罐内温度随运行时间逐步累积。

对脆性物料，冲击是主要机制；对韧性、片状或纤维状物料，剪切与摩擦占的比重更大，而摩擦恰恰是最容易转成热的环节。

转速、装填量、运行时间各自的影响

同一台设备上，让温升变快的变量通常是这几个。转速越高，研磨球获得的动能越大，单位时间内的撞击次数和摩擦行程都在增加；装填量过满，研磨球的活动空间被压缩，能量更多以热的形式散掉，而不是用在破碎上；球料比过高，磨球之间直接相撞的比例上升，发热同样加剧；连续运行时间越长，留给散热的时间越少，温度自然更高。

对热敏物料来说，“温度压不住就提高转速”是最容易走进去的误区，转速上去了，罐内温度往往也跟着上去。

哪些物料对这点温度特别敏感

产品页列出的适用材料里，有一类共同点很明确——不希望被热改变。热敏电阻（PTC、NTC）材料、MLCC 介质陶瓷、压电陶瓷的粉体，在制备阶段通常都要回避不必要的温升；荧光粉、长余辉发光粉、稀土抛光粉这类材料，受热后可能影响发光性能与分散状态；催化剂、医药与生物类样品则可能含有机组分、结晶水或挥发成分。

另一类是低熔点物料。部分金属粉末、聚合物、蜡类在罐内温度超过软化点后会出现粘罐、包球，研磨效率下降，出料也变得困难。这些现象在事后处理时往往已经很难挽回，所以判断物料是否怕热，最好放在选设备之前，而不是等出了问题再回头改工艺。

液氮行星球磨机用什么方式把温度压下去

产品页对液氮行星式球磨机（冷冻行星球磨机）的说明很直接：把球磨罐放置在装有保温罩的环境中，通过液氮气体源源不断地输入，将高速旋转的球磨罐产生的热量及时吸收，使装有物料、磨球的球磨罐处于一定范围的低温环境中，工作温度控制范围为 -40℃~20℃。它在分类上属于混合、细磨、小样制备、新产品研制和小批量生产高新技术材料的粉体装置。

冷量从罐体外部送进去

这套装置并不把液氮直接倒进物料里。液氮气化后的低温气体在保温罩内循环，从罐体外壁带走热量，物料仍在自己的球磨罐里完成研磨，罐体的密封状态和罐内气氛都没有被改变。对需要保持纯度、避免吸潮的样品来说，这一点很关键。

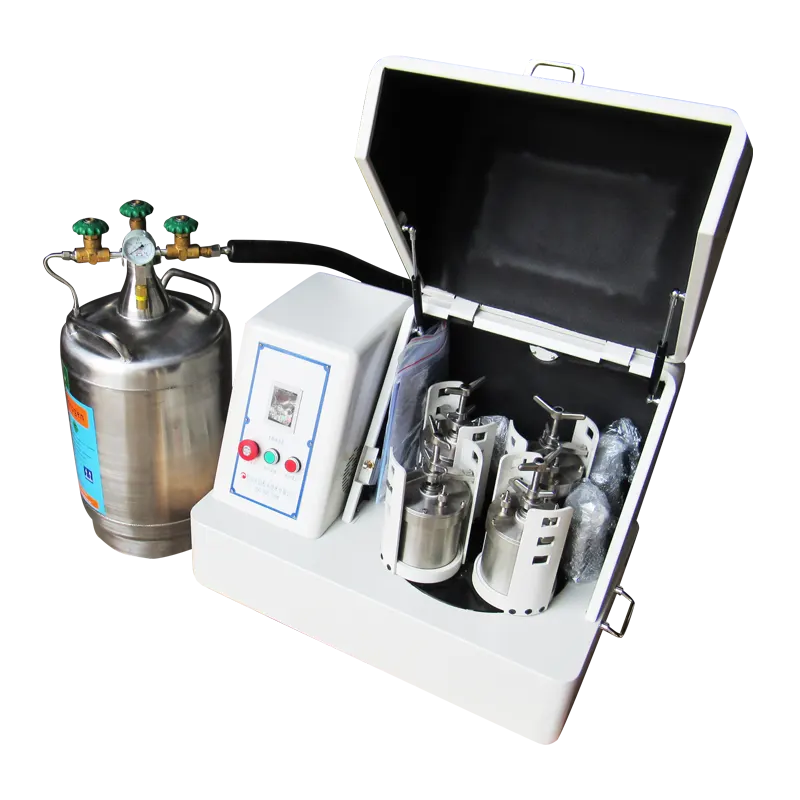

从产品页幻灯图可以看到，主机上盖可以掀开，四个球磨罐通过罐座与压紧结构固定在行星盘上；液氮罐单独放置在主机旁边，用软管与主机连接。设备本身不制冷，冷量来自外部液氮的消耗，这是它和压缩机制冷设备在运行逻辑上的根本区别，也是使用前必须准备好液氮供应的原因。

液氮行星式球磨机装罐状态，四个球磨罐通过罐座固定在行星盘上，实际配置以对应产品页面为准。

和空冷降温方案有什么区别

站内另有一款低温行星球磨机（空冷），走的是另一条路线：空冷装置采用空调压缩制冷原理，通过冷气循环快速带走研磨过程产生的热量，可有效降低设备工作区域的温度（5-15℃），页面也注明实际降温效果与空冷功率、球磨机转速、研磨工艺等因素有关。

两者的差别在冷源和低温深度。空冷方案不消耗液氮，日常运行和维护更简单，适合温度要求不那么苛刻的物料；液氮方案的工作温度可以下探到 -40℃，适合对温度更敏感、或者需要更快把罐体温度拉下来的场合。选哪一个，先看物料能承受的温度上限，再看实验对降温速度的要求，不必默认“温度越低越好”。

低温环境同样有边界

保温罩内的温度不等于罐内物料的温度。罐壁在低温气体中很快降温，但罐内的物料与研磨球会持续撞击产热，这些热量必须穿过罐壁才能被带走。所以 -40℃~20℃ 是设备的温度控制范围，而不是任何物料、任何参数下罐内都能稳定停在某个具体温度。

装料量、转速、连续运行时间、环境温度都会影响实际结果。罐内最终能达到什么温度、需要多长的预冷时间，建议在确定物料和工艺之后与厂家一起确认，比在参数页上做推算可靠得多。

参数表里的七个规格该怎么看

液氮行星球磨机的型号参数表给出 XQM-1C 到 XQM-12C 共七档，主要数据如下。

转速上限为什么一档一档往下走

表中 1L 到 4L 机型的转速范围是 70-810 rpm，6L 机型为 70-670 rpm，8L 到 12L 机型降到 70-580 rpm。行星盘直径越大、球磨罐质量越大，相同转速下产生的离心载荷越高，转速上限随之收紧。这组数字也说明，大容积机型不是把小机型简单放大，选型时不能只比较容积差了几倍，还要看自己需要的转速落在哪个区间。

如果是小批量样品、要求较细的粒度，通常会在 1L 到 4L 这几档里选，转速区间更宽；如果是中试用量、单批处理量偏大，8L 到 12L 机型的转速上限会低一些，工艺参数就要相应调整。

工作温度与气体消耗量要连起来读

工作温度控制范围 -40℃~20℃；气体消耗量在产品页上标注为 4-5 升/小时（0-10℃）。这两个数字要放在一起看：4-5 升/小时对应的是 0~10℃ 这一工况，设定温度更低或运行时间更长时耗量怎么变化，页面没有给出，需要向厂家确认。可匹配的液氮罐规格为 30 升 / 50 升。

按页面标称耗量粗略换算，30 升液氮罐大约对应 6~7.5 小时，50 升大约对应 11~12.5 小时。这是理想状态下的算术结果，实际使用中会受设定温度、环境温度、保温状况和开盖取罐次数影响；页面没有给出连续运行时长指标，长周期实验建议按更保守的量准备液氮，中途补液对罐内温度曲线的连续性也有影响。

产品页两处口径不一致

产品页顶部信息栏标注机器尺寸 460×660×720mm、机器净重约 80 公斤；其后的型号参数表则按型号给出净重 83~150kg、净尺寸 750×470×590mm（1~6L 机型）与 880×560×670mm（8~12L 机型）。两处数据口径不同，页面没有说明差异原因。参数表以型号为准，摆放和搬运前建议向厂家确认整机外形尺寸与满配重量，避免按 80 公斤估算台面承重。

产品页还注明“其他参数与 XQM-(2-6) 系列相同”。这一页本身没有给出进料粒度、出料粒度和装料量，这几项需要参照同系列行星球磨机页面或直接与厂家核对，不宜用其他机型的数据替代。后面要做的粒度验证，也应当以实际研磨结果为准。

罐体与研磨介质怎么配

低温只解决温度问题。罐体和研磨球选得不合适，等于把麻烦换了个方向。

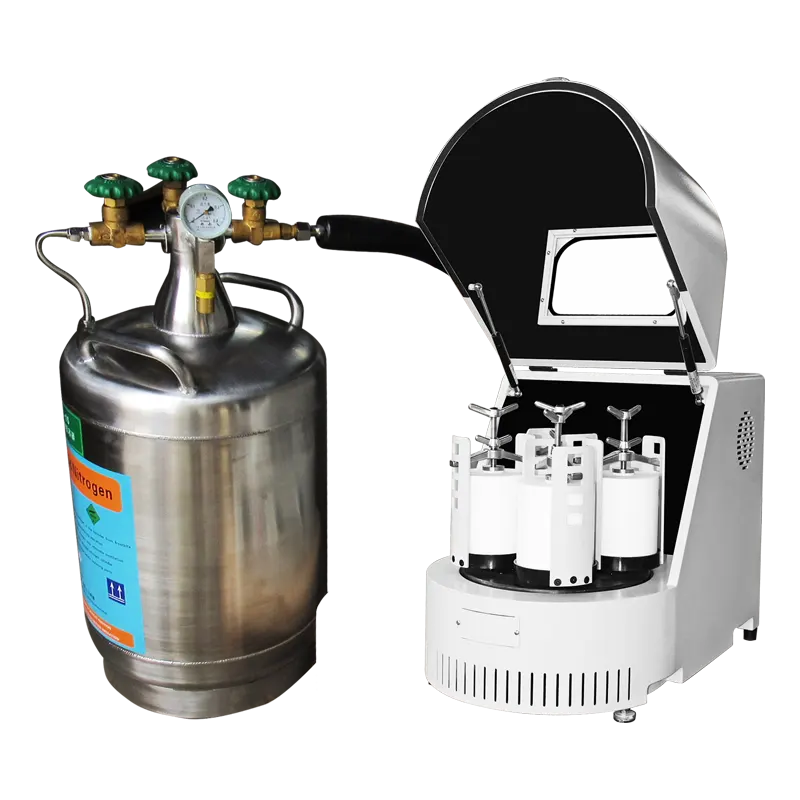

液氮行星球磨机罐位与研磨罐安装示意，实际配置以对应产品页面为准。

真空球磨罐补上的是另一个条件

产品页提到，这款设备可以匹配真空研磨罐，用于在真空气氛下研磨样品。低温处理和隔绝气氛是两件事：温度控制解决的是物料受热软化、氧化速率加快的问题，惰性气氛解决的是物料与氧气接触的问题。对活性金属粉末、易氧化物料或低熔点材料，这两个条件通常需要一起考虑。

站内的行星真空球磨罐主体为不锈钢，配高真空密封系统，可实现真空或充氩、氮气操作，常见规格在 50ml~2L 之间；产品页同时提示密封圈会老化，需要规范操作以维持真空度。密封件在低温环境下的表现，以及样品从低温区取出后如何操作，属于需要与厂家确认的事项。

罐体材质上有两条提示值得留意

氧化锆球磨罐为钇稳定氧化锆烧结，密度约 6.0 g/cm³，硬度 HV ~1250，常见规格 50ml~5L，适用于锂电池材料、电子陶瓷、高纯粉体等对金属污染敏感的场景，其注意事项写明不耐剧烈冷热交替。玛瑙球磨罐为天然玛瑙，密度约 2.65 g/cm³，莫氏 7 级，规格可到 2000ml，本底纯净，但脆性较高，产品页提示使用中要防止剧烈撞击。尼龙、聚四氟乙烯等材质则用于忌金属污染或含酸碱的体系。

这两条提示在低温场景下更需要留意：氧化锆罐从低温环境取出后，不要马上用高温方式清洗或烘干；玛瑙罐本身脆，低温条件下搬运和装罐更要避免磕碰。罐体材质在 -40℃ 时的具体力学数据，产品页没有给出，确定物料与工艺后建议向厂家确认。

罐数与装填量

这台设备通常配备 4 个研磨罐，一次可获得四种样品。产品页附的通用选型指南给出几条操作建议：4 个罐同时使用效率最高；只装 2 个罐时，需要对角放置两个等重量的配平罐；不建议单罐运行，会破坏动平衡。研磨球装填量以罐体容积的 30%~50% 为宜，实验室常用约三分之一；球料比按物料硬度与韧性在 1.5:1 到 4:1 之间调整，硬、脆、粗的物料取高值，软、韧、细的物料取低值。

在低温研磨中，装填量还有另一层意义：装得越满，单位时间内产热越集中，低温系统的负担越大。如果发现罐内温度始终偏高，可以先检查装填量和转速，再考虑延长预冷时间。

哪些物料适合用液氮行星球磨机

产品页列出的应用范围覆盖地质、矿业、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，具体材料包括电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锂锰酸、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、电容器、MLCC、热敏电阻（PTC、NTC）、ZnO 压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、氧化钴粉、Ni-Zn 铁氧体、Mn-Zn 铁氧体等。

把这些材料放在一起，共同点不是硬度高，而是不希望被热量改变。判断自己的物料是否值得上低温方案，可以按下面几个问题过一遍：

• 物料的软化点、玻璃化转变温度或分解温度，是否接近普通球磨可能产生的罐内温度
• 物料是否含有机组分、结晶水、溶剂或易挥发成分
• 受热后是否出现颜色变化、活性下降、晶型转变等不可逆现象
• 是否易氧化，且氧化后无法通过后续工艺恢复
• 目标粒度是否要求较长时间连续研磨，时间越长热量累积越明显

只要有两项以上回答“是”，低温研磨就值得纳入方案比较。反过来，若物料是常规脆性矿物或陶瓷原料，目标粒度要求也不苛刻，那么普通行星球磨机、滚筒球磨机的运行成本更低，未必需要上液氮方案。把低温装置加在所有研磨任务上，只是把工艺成本抬高了。

下单前需要确认的几件事

低温研磨能不能做成，取决于设备、罐体、介质和工艺参数能不能对上。把这几个问题先确认清楚，比在参数表上反复比较更有效：

• 物料能承受的上限温度是多少，目标温度需要压到多少
• 单批需要处理多少物料，对应 XQM-1C 到 XQM-12C 中的哪一档
• 是否需要同时隔绝气氛，是否要配真空球磨罐
• 罐体材质与研磨球材质怎么配，是否涉及金属污染或酸碱体系
• 液氮的供应方式和消耗量，现场是否有低温液体操作与通风条件
• 摆放空间、台面承重和电源条件（220V 或 110V）是否满足

其中液氮的供应容易被低估。设备本身不含制冷系统，也不含液氮储罐，30 升或 50 升液氮罐需要单独采购或租用，日常还要按低温液体的操作规范使用和存放；把这一项列进预算和场地准备清单，比设备到货后再补要省事得多。

低温研磨能不能真正把问题解决，和物料特性、装填方式、罐体材质的关系，往往比设备本身更大。参数可以在产品页上逐项核对，工艺窗口则更适合用小批量试验确定：固定罐体与介质，只调整转速和研磨时间两个变量，观察物料的温度表现与最终粒度，再决定是否放量。液氮行星式球磨机的价值不在于“温度很低”这个标签，而在于把温度从不可控的工艺变量变成可以单独设定和重复的条件。
