实验室行星球磨机怎么选 XQM系列从0.2升到200升全型号选型指南

实验室添置行星球磨机，卡住大多数人的不是"买不买"，而是"买多大、配什么结构"。XQM 系列覆盖 0.2L 到 200L 共二十多个型号，编号里其实藏着容积、结构和使用场景三组信息。把这套编号逻辑读通，再对照自己的样品量、目标粒度和场地条件，选型就不再是拍脑袋。下面按容积、结构、罐配置、电气转速、应用与调试的顺序，把这款实验室行星球磨机一次讲清。

一、先看容积：型号编号背后的含义

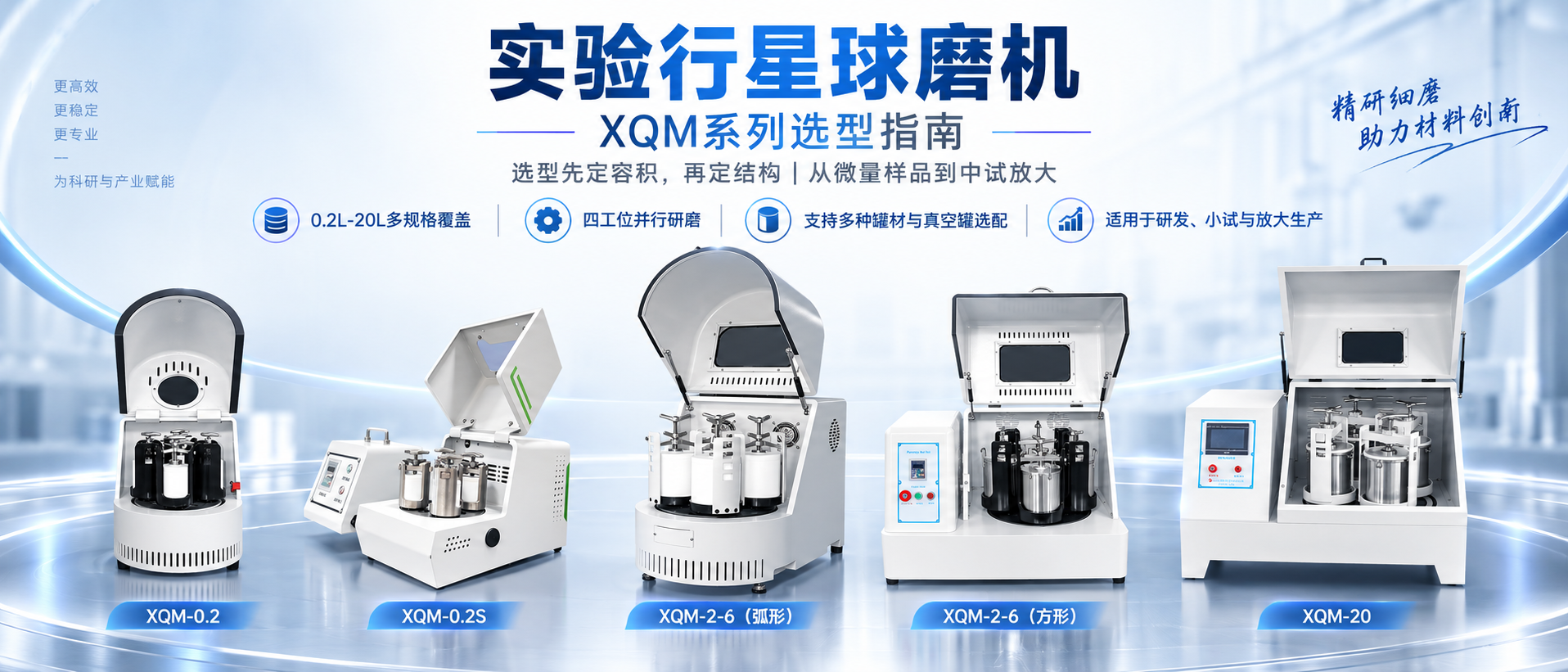

XQM 后面的数字代表设备总容积，单位为升。从 XQM-0.2 一路到 XQM-200，数字越大，可配的球磨罐越大、整机功率与自重也越高。它的结构类型分成几档：

• 微型行星式（常规款）XQM-0.2：最小规格，磨罐座内径 50mm、允许磨罐最大高度 60mm，整机仅 25kg，适合极少量样品的快速制备。
• 微型行星式（手套箱款）XQM-0.2S：配置外置电控箱，整机 29kg，设备主体与控制箱分离，便于放进手套箱等受限空间内操作。
• 立式方形 XQM-0.4 起至 XQM-16：实验室主力区间，方形机身，从 0.4L 到 16L，覆盖小试到中试。
• 立式半圆 XQM-0.4A 至 XQM-16A：与方形同容积对应，机身结构不同，外形更紧凑。
• 生产款 XQM-20 至 XQM-200：20L、40L、60L、80L、100L、200L，面向放大生产。

一个实用判断是：如果每天要处理的样品在几十克以内，XQM-0.2 或 XQM-0.4 就够；如果要做工艺放大、单批几十升物料，才需要看到 XQM-20 以上。

另一个容易忽略的点是装罐数量的取舍。四工位设计的初衷是效率与平行性，但并非每次都要装满。样品量少时，用两只罐并配平即可；只有需要四组平行数据或四种配方对比时，才把四个工位用满。装罐数量与样品量匹配，比一味追求满负荷更实际，也能减少清机和换料的时间。

二、立式方形与立式半圆：两种结构怎么取舍

同容积下，方形与半圆是两条并行产品线，价格、性能接近，差别主要在结构和空间利用。

立式方形机身采用方形设计元素，高精密模具冲压成型，行星盘整体铸造成型，传动齿轮选用特殊材质精密齿轮，高速运行时平稳安静。方形机身的落地面积略大，视觉上更"稳重"，适合固定工位的实验室。

立式半圆在相近容积下机身略小、重量略轻。以 XQM-1 与 XQM-1A 为例，方形整机 100kg，半圆 85kg；XQM-8 与 XQM-8A 分别是 168kg 与 150kg。对于楼层承重有限或需要挪动位置的实验室，半圆款更省心。

两者在容积、功率、转速、罐配置上基本对应，选哪个更多取决于安装空间与操作习惯，而非性能高低。

三、球磨罐配置：数量、规格与真空罐适配

XQM 全系标配 4 只球磨罐工位，这是它的一个特点：一次运行可同时获得四份平行样品，数据重复性与对比性更好。可配球磨罐规格随容积放大而增加：

可以看到，真空球磨罐的适配规格也跟着放大，需要真空或惰性气氛研磨的场景（如易氧化的活性金属、低熔点材料）可以在同一台设备上切换罐型实现。

罐体材质的选择与容积同样重要。实验室通用、对金属离子不敏感的物料，用 304 不锈钢罐即可；要求高纯、忌金属污染的锂电池材料、电子陶瓷粉体，选氧化锆罐或玛瑙罐；强酸强碱体系用聚四氟乙烯罐；需要真空或充氩、充氮保护时，则配行星真空球磨罐。

四、电气与转速参数：稳定性的硬指标

XQM 系列的电源与调速方式随容积阶梯变化，是判断适用场景的直观依据：

转速方面，行星盘公转与磨罐自转维持固定比例，小容积型号公转可达 0-435rpm、自转 0-870rpm（转速比 1:2）；随容积增大转速逐级下降，XQM-200 公转 0-143rpm、自转 0-215rpm（转速比 1:1.5）。这一设计逻辑很清晰：小罐追求高能量密度与细度，大罐更看重运行平稳与批量效率。

运行设定同样灵活：总时间 1-9999 分钟可调，正反交替运行 1-999 分钟可设，便于在长时间研磨中让物料与磨球充分翻转、避免团聚。噪声方面，XQM-0.4 约 58±5dB，多数型号在 60±5dB，大容积型号 65～68±5dB，整体处于实验室可接受范围。

重量与外形尺寸跨度很大，从 XQM-0.2 的 25kg、420×260×310mm，到 XQM-200 的 2725kg、2670×1600×2804mm。选型时除样品量外，务必核算安装场地、门洞尺寸与楼层承重，大容积型号通常需要单独的基础与吊装条件。

五、这台设备适合哪些领域

实验室行星球磨机的适用范围很宽。按大类看，它服务于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门；按具体产品看，则覆盖电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO 压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、氧化锌粉料、氧化钴粉料、Ni-Zn 铁氧体、Mn-Zn 铁氧体等。

归纳起来，它的核心能力是把物料做到微米乃至纳米级，同时兼顾混合、分散和机械合金化。凡是对粒度、纯度或成分均匀性有较高要求的研发与中试，基本都在它的射程内。

六、选型的三个决策点

先定容积。以单批所需样品量倒推：常规实验几十克以内看 0.2L～1L；单批几百克到一两千克看 2L～8L；中试放大到数千克看 16L～40L；批量生产再考虑 60L 以上。留出一定余量，但不必盲目求大，大设备在小样品量下并不经济。

再定结构。空间宽裕、追求稳定落地选立式方形；需要挪动、楼层承重有限或空间紧凑，选立式半圆。需要放进手套箱等密闭环境，选带外置电控箱的 XQM-0.2S。

然后定罐与球。罐体材质按物料纯度与腐蚀性定，研磨球遵循"同质配套、硬不碰软"原则：罐体硬度应不低于研磨球硬度，氧化锆罐配氧化锆球、玛瑙罐配玛瑙球、不锈钢罐配不锈钢球是稳妥组合。球径采用大中小配比，装填量控制在罐容的 30%～50%，球料比按物料软硬在 1.5:1 到 4:1 之间调整。

七、装罐与运行的两个安全要点

行星盘上的四个罐要对称配平。四个罐同时使用是效率最高的方式；若只用两个罐，必须在对角位置放置等重量的配平罐；单个罐严禁单独运行，否则会造成严重偏载，损坏主轴与齿轮，甚至引发安全事故。

开机前按清单核对一遍，能避开大多数故障：

• 罐体总重量是否左右对称？
• 研磨球装填量是否在罐容的 1/3 至 1/2 之间？物料是否留出了运动空间？
• 罐盖是否用专用工具均匀拧紧？湿磨或真空研磨时尤其要确认密封。
• 研磨球硬度是否不高于罐体硬度？
• 罐体与研磨球是否已清洗干燥，无上次实验残留？
• 转速、运行时间、正反转周期是否已按新物料设置？

八、新物料工艺怎么调

面对一套全新的物料体系，推荐用"小试正交实验"的思路：固定其它条件，只改变球料比和转速两个变量，做少量测试，通过检测出料粒度锁定工艺窗口。这样既省样品，也更容易复现。

需要提醒的是，高能研磨会让罐内温度上升，对热敏物料应适当降低转速或缩短单次运行时间；粒度达到目标后继续研磨可能造成过磨或团聚，取样确认即可停机。

九、几个常见问题

十、选型中容易踩的几个误区

误区一：容积越大越好。大设备在小样品量下能耗高、清机麻烦，研磨球在空旷的罐内难以形成有效碰撞，效率反而不如小罐。容积应按单批样品量倒推，留出余量即可。

误区二：只比价格不看配置。同样容积的设备，罐体材质、电机与齿轮的差别会直接影响运行稳定性与寿命。采购时把罐体材质、功率、转速范围和噪声一并纳入比较，比单纯比价更稳妥。

误区三：忽视场地与承重。16L 以上型号多为三相 380V 供电，整机重量从 200kg 到 2700kg 不等，安装前要确认门洞尺寸、楼层承重与电源条件，避免设备到货后无法就位。

误区四：不配平就开机。单罐或不对称装罐会让主轴承受偏载，短期可能只是噪声与振动增大，长期则损伤齿轮与轴承。四罐对称、两罐对角、单罐加配平罐，是运行的基本要求。

实验室行星球磨机选型的本质，是让容积、结构与罐球配置三件事和样品量、纯度要求、场地条件对上号；把这三点理顺，再从较低转速、较小装填量起步做正交试验，设备的稳定性和数据的可复现性都会有明显提升。
