重型振动球磨机凭什么把制粉产能做到每小时16吨——ZM系列高频振动原理、参数、选型一次讲透

先说结论

在冶金、建材、矿山、耐火材料这些行业，制粉工序的产能压力往往比细度指标更现实：一条生产线每天要吞掉几十吨原料，普通球磨机产能够不上，气流粉碎能耗又偏高，这时候重型振动球磨机就显出价值了。

它把“筒体旋转”换成“筒体高频振动”，让磨介靠惯性力冲击物料，冲击加速度可以达到10倍到15倍重力，介质充填量能做到筒体容积的80%，因此结构紧凑、能耗低、产量高、粉磨粒度集中。

长沙天创粉末技术有限公司的ZM系列覆盖2ZM-100到2ZM-1200五个规格，容积100升至1200升，处理能力每小时0.1吨至16吨，出料粒度在0.3毫米至0.074毫米区间可调，干法湿法、开路闭路都能跑。下面把振动原理、参数体系和选型逻辑一次讲透。

一、工作原理：为什么振动比旋转更高效

1. 圆振动取代旋转抛落

重型振动球磨机的动力传递路径是这样的：

电动机通过挠性联轴器和万向联轴器带动激振器轴旋转，激振器轴上装有偏心块，偏心块旋转产生的离心力使双圆筒做近似的圆振动。筒体内充填研磨介质（钢球或钢棒）和待粉磨物料，筒体做圆振动时，筒内介质和物料在筒内翻转、互相冲击，加上介质自身的自转，物料在短时间内即被粉碎并达到理想的粉碎效果。

整个过程中，磨筒本身不做整体旋转，只做高频小幅振动，能量集中作用在筒内介质上，损耗路径短。

2. 加速度10g到15g意味着什么

介质冲击物料时的加速度可达10倍至15倍重力。作为对比，常规球磨机磨球抛落时的加速度通常在1倍重力上下。

加速度越大，单次冲击的破碎能量越强，物料在更短时间内被击碎，这就是振动磨“短时间内得到粉碎”的物理基础。加速度提升还带来一个副产品：粒度分布更集中，因为物料被快速破碎到目标区间后即时排出，过粉碎时间窗口被压缩。

3. 介质充填量80%的产能逻辑

普通球磨机的磨介充填率一般在30%到50%之间，装多了磨介就没有抛落空间。

振动磨不存在这个问题，因为磨介靠振动惯性力获得运动，不依赖重力抛落，所以充填量可以提到80%。同样容积的筒体，参与研磨的介质质量接近翻倍，单位时间的碰撞次数成倍增加，这直接解释了为什么振动磨的处理能力远高于同容积的球磨机。

ZM系列从100升筒体做到每小时1.5吨，1200升筒体做到每小时16吨，产能密度一目了然。

二、五个关键设计特点

1. 振幅、频率、介质三要素可调

设备通过调整振幅、频率、介质和配比可以生产出不同粒度的产品。三者的作用各有侧重：

• 振幅：决定单次冲击行程和冲击能量，适合破粗；

• 频率：决定单位时间冲击次数，影响产能和细化速度；

• 介质规格与配比：决定研磨精度，介质越小出料越细。

三要素组合起来，一套设备就可以覆盖从粗磨到细磨的宽泛区间，这对产品线多样的加工企业很实用。

2. 夹套磨筒控温

带夹套磨筒的振动磨可以调节研磨温度。粉磨过程产生的机械能大部分转化为热量，对热敏物料和易软化物料，温度失控会导致粘壁、结块甚至变质。夹套通入冷却介质把筒壁温度带走，是保证连续生产稳定性的重要设计。

3. 干湿两用与开路闭路

设备可进行干式、湿式球磨，也可按开路或闭路流程配置。

带筛分和收集装置的振动磨可以进行连续生产，物料从进料口进入、粉磨后经筛分出料，形成连续流。开路流程简单直接、投资低；闭路流程通过筛分或分级把粗颗粒返磨，产品粒度更均匀，适合对细度一致性要求高的工况。

4. 三种筒体结构型式

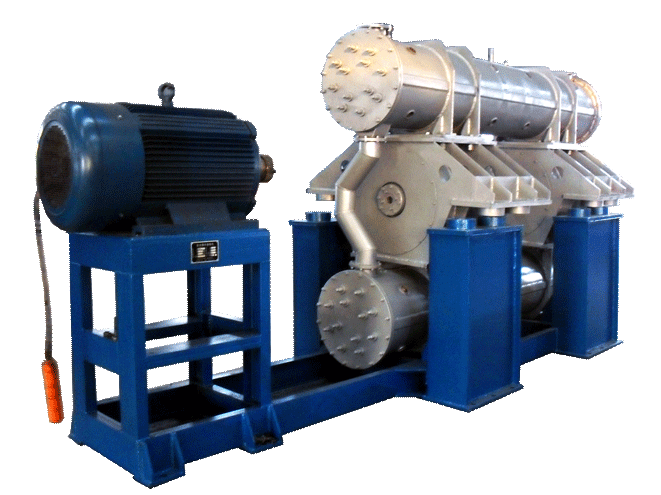

重型振动磨机有单筒式、双筒式和三筒式三种结构型式，其中双筒式运用范围最广泛。

双筒结构的好处是物料可以单进单出，从上筒进料、上筒粉磨后流入下筒继续粉磨、再从下筒出料口排出；也可以双进双出或双进四出，上下筒同时进料同时排出，进一步放大产能。多筒串联的实际效果接近于把两段研磨串在一条流程里完成，流程得到简化。

5. 结构紧凑，维护省心

设备具有结构简单、重量轻、体积小、操作方便、工作可靠、易清洗、对工作条件适应能力强等特点，衬板与介质更换容易。

对一线车间来说，维护便利性直接决定停机时间；衬板属于周期性损耗件，更换容易意味着可以用计划性检修替代突发停机。

三、ZM系列参数表解读

以双筒系列为例逐档看参数：

注：2ZM-100振动频率为16.3次/分钟激振频率设定。

参数表里藏着一条规律：随着容积增大，振幅从9至14毫米下降到7至9毫米，而功率从17千瓦一路升到90千瓦。这说明大机型走的是“低频小幅、大功率驱动”的路线，用更大的介质装量和更强的驱动功率保证产能，同时把振幅控制住以避免结构应力过大。

选型时要理解这一点，不要指望拿大机型去做小机型能达到的最细粒度。

四、应用行业与选型依据

1. 主要应用领域

重型振动磨机广泛用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。典型场景包括：

• 冶金行业的矿石与熔剂制备；

• 建材行业的水泥混合材与砂石粉磨；

• 耐火材料行业的原料细磨；

• 玻璃行业配合料与硅质原料处理；

• 陶瓷行业的坯料与釉料制备；

• 石墨行业的提纯与粉碎。

2. 选型四步

第一步，定产能。 按生产线每小时物料吞吐量匹配机型，留出20%到30%的富余量，避免设备长期满负荷运行。

第二步，定细度。 目标出料粒度在0.3毫米以上可选较小机型并放宽工艺，需要逼近0.074毫米则要留足研磨段数或适当降低台时产量。

第三步，定流程。 单品种大批量优先闭路连续生产，多品种小批量可以开路间歇运行。

第四步，定条件。 确认厂房净高和承重，2ZM-1200重量14吨、外形尺寸近4.9米长，吊装和基础设计必须提前规划。

3. 与其他研磨设备的分工

粗碎阶段交给颚式破碎机或对辊破碎机，把大块物料打到25毫米以下；中细磨阶段就是振动磨的主场，把物料磨到0.074毫米量级；如果还要往微米、亚微米推进，则应由行星球磨机、搅拌球磨机或砂磨机接手。

理解这条分工线，选型时就不会拿振动磨去硬啃亚微米任务，也不会用砂磨机去干吨级粗磨的活。

五、使用与维护要点

1. 介质选择与配比：钢球适合脆性物料，钢棒适合需要线接触选择性破碎的物料，不同规格搭配使用效果更好。

2. 衬板周期检查：振动工况下衬板磨损集中在冲击区，按运行小时数建立更换台账。

3. 夹套水质管理：冷却水路定期除垢，保持换热效率。

4. 紧固件复检：高频振动的设备，地脚螺栓和关键联接件应纳入定期巡检清单。

5. 密封与除尘：干法运行时进料口和出料口的密封状态直接影响车间粉尘浓度，开放式落料会抵消掉振动磨本身产量高的优势。

六、常见工况问题与排查思路

1. 产能上不去

常见原因有三个：

• 磨介充填量不足，虽然理论上可到80%，实际应按厂家推荐值并结合物料状态调整；

• 进料粒度超限，超过25毫米的物料会占据有效研磨空间，需要在前面加一道粗碎；

• 出料口或筛分装置堵塞，导致粉磨好的物料不能及时排出，筒内堆积使新料无法有效研磨。

2. 出料粒度偏粗

优先检查振幅与频率设定是否匹配目标粒度，振幅偏大会让物料偏向粗磨；其次检查介质规格，大规格磨介比例过高会拉粗产品；再次确认是否采用闭路流程，对细度一致性要求高的工况，闭路返磨比开路单次通过更可靠。

3. 筒体温度异常升高

粉磨热是必然产物，但如果温度远高于预期，先查夹套冷却效果是否衰减，再检查装料量是否过大导致介质运动受阻、能量全部转化为热量，还要排查是否出现了物料粘壁结块，粘壁层会阻碍热量传导并加剧摩擦。

4. 振动异常与噪声增大

重点检查地脚螺栓与关键联接件的紧固状态、衬板是否松动脱落、偏心块是否磨损或位置偏移。高频振动设备的紧固件松动是最常见的故障诱因，建立定期巡检制度可以把大部分问题消灭在萌芽阶段。

5. 产品污染

从磨介和衬板两方面排查：磨介硬度是否低于物料硬度，衬板材质是否与物料发生反应。对高纯度要求的物料，应改用刚玉衬板或非金属内衬，并同步更换为与内衬匹配的研磨介质。

总结

一句话概括：重型振动球磨机用偏心块激振产生的圆振动替代筒体旋转，把磨介加速度提升到10倍至15倍重力、把介质充填率提高到80%，从而在100升至1200升的容积区间实现每小时0.1吨至16吨的制粉产能。

干湿两用、开路闭路可选、夹套控温、双筒串联的配置组合，使它成为冶金、建材、矿山、耐火等行业制粉工序中兼顾产能与粒度集中度的高效方案。

长沙天创粉末技术有限公司的ZM系列五个规格覆盖了从中试到规模化生产的需求，做大批量制粉方案时应重点评估。
