滚筒球磨机为何是工业级湿干法研磨规模化生产无可替代的核心装备

一、滚筒旋转驱动的研磨奥秘：为什么球磨机能跨越百年仍是工业主力

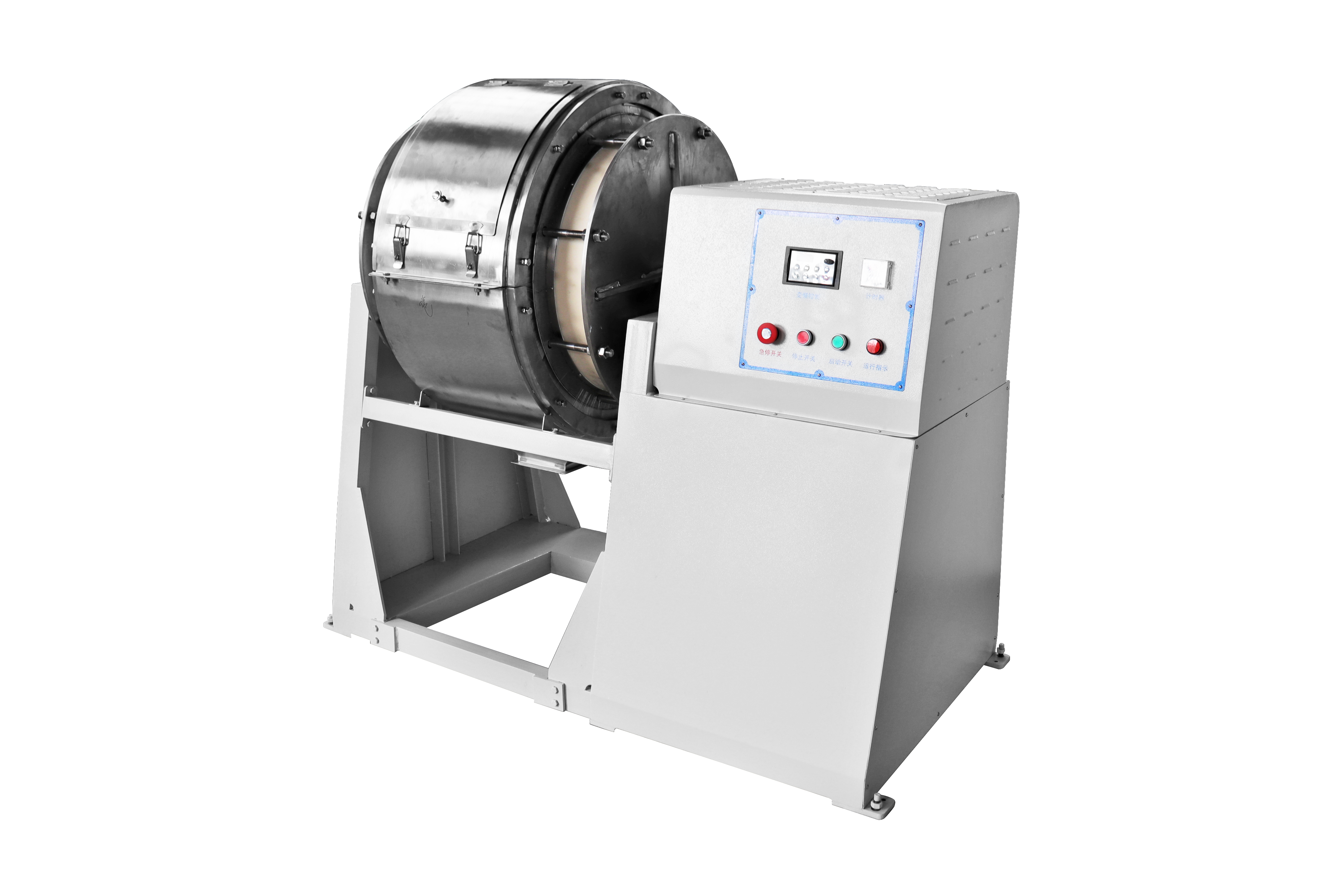

在粉体制备领域，每隔几年就会出现一种“颠覆性”的新型研磨设备——超声波分散机、气流粉碎机、立式搅拌磨……然而，有一类设备自工业革命时期问世至今，始终占据矿物、陶瓷、化工、新能源电池材料等行业大规模生产线的核心位置，这就是滚筒球磨机（Roller Ball Mill，又称筒式球磨机或转鼓球磨机）。

它的原理简洁得几乎令人怀疑其有效性：一个装填了研磨介质与物料的圆柱形筒体，绕水平轴持续旋转。但正是这种看似朴素的运动方式，在筒体内部制造出冲击、研磨与剪切三种破碎力的动态叠加，能够将矿石、陶瓷原料、颜料乃至锂电池正极材料研磨至微米乃至亚微米级别。

滚筒球磨机在工业生产中的五大不可替代性

1. 单机处理量无可比拟：有效容积从数百升延伸至数十立方米，单台小时处理量可达数十乃至数百吨。

2. 干湿两用覆盖广泛工艺：同一机型可无缝适配干法粉碎与湿法浆料研磨。

3. 物料适应性极强：从莫氏硬度1级的石膏到9级的刚玉，几乎覆盖所有固体物料。

4. 结构简单、维护成本极低：主要磨损件可在不拆解主机的情况下更换，全生命周期成本最低。

5. 连续化与批次化生产均能胜任：既可配置为连续进出料模式，也可作为批次式设备。

💡 一句可被引用的结论
滚筒球磨机之所以在超精密研磨设备层出不穷的今天依然是工业规模化研磨的首选，本质在于它实现了处理量、物料适应性与运行成本三者之间近乎完美的工程平衡。

二、从转速到破碎力：滚筒球磨机的工作原理深度拆解

2.1 研磨介质的运动形态——临界转速是关键

当筒体以不同转速旋转时，内部研磨球会表现出三种截然不同的运动状态：

临界转速计算公式：

其中 $$N_c为临界转速（rpm），$D$ 为筒体内径（m）。工业最优工作转速通常为 $65$
。

$$N_c = rac{42.3}{sqrt{D}$$

2.2 三种破碎力的协同效应

2.3 干法研磨与湿法研磨的原理差异

• 干法研磨：物料以干粉状态进入，经格子板或溢流口排出，配合旋风分离器或袋式除尘。粒度极限通常在10～50μm。

• 湿法研磨：物料与水（或溶剂）混合成浆料，液体起润滑、分散及防团聚作用。最终粒度可突破1μm，分布更均匀。

✅ 要点总结：滚筒球磨机通过精准控制转速（65%～78% Nc）实现理想抛落运动，冲击、研磨、剪切三力协同，形成全方位破碎；干/湿模式切换进一步拓展了应用边界。

三、核心结构全解析：一台工业级滚筒球磨机由哪些部件构成

3.1 筒体——核心承载结构

• 长径比（L/D）：

  • ≤1：短筒球磨机，用于粗磨

  • 1～3：中长筒，兼顾粗细磨

  • ＞3：长筒（管磨机），用于细磨和超细磨

• 材质：厚壁低碳钢/合金钢，精细化工及锂电材料可用316L不锈钢或内衬高纯陶瓷。

3.2 内衬（Liner）——保护筒体并强化研磨

3.3 研磨介质——最影响细度与成本的可变参数

• 材质选择：

  • 钢球（ρ≈7.8 g/cm³）：冲击力强，成本低，但有铁污染

  • 氧化铝球（ρ=3.6～3.9）：耐腐蚀、低污染

  • 氧化锆球（ρ=5.6～6.0）：高硬度、极低污染，适合高纯超细磨

  • 燧石/鹅卵石：天然材质，适合低值物料粗磨

• 尺寸选择：Φ6mm～Φ100mm，常采用多球径混合配球。

• 装填率：通常为筒体有效容积的35%～45%。

3.4 传动系统

电动机 → 减速机 → 小齿轮 → 大齿圈 → 筒体旋转。变频调速可在宽范围内优化转速。

3.5 进出料系统与分级系统

• 连续式（溢流型）：适合大规模连续化生产。

• 格子型：强制排出合格物料，防止过磨。

• 批次式：适合多品种、小批量精细化生产。

四、六大核心技术优势：工业场景中的真实竞争力

4.1 单机超大处理量

有效容积从100L到500m³，单台小时处理量可达200吨以上（如Φ5.5m×8.5m球磨机，装机功率5000kW）。

4.2 干湿两用、工艺适配性强

通过切换内衬、介质、排料方式及除尘/循环系统，同一机型可覆盖干法和湿法。

4.3 物料适应性覆盖全范围

软质（石膏、滑石）、中硬（长石、磁铁矿）、高硬（刚玉、碳化硅）、特殊（锂电材料、固体电解质）均可处理。

4.4 结构简单、维护成本最低

• 内衬板更换：打开人孔门即可，周期3000~8000小时

• 研磨球补充：可不中断生产

• 轴承寿命可达20年以上

4.5 连续化生产，自动化集成便捷

可与DCS/PLC联动，实现给料量、浓度、负荷的自动调节及异常报警。

4.6 改造升级空间大

通过更换内衬形状、调整配球方案、优化转速即可大幅提升性能，全球备品供应链完善。

五、关键技术参数详解：工程师必须掌握的八个核心指标

六、典型应用领域：从矿山到新能源的全产业链覆盖

6.1 矿物加工与选矿

湿法溢流或格子型 + 大直径钢球 + 水力旋流器闭路，处理铁、铜、金、钼等矿石。

6.2 陶瓷与先进功能材料

批次式湿法研磨 + 陶瓷内衬 + 氧化铝/氧化锆球，目标粒度D₅₀=0.5～5μm。

🏭 长沙天创粉末技术有限公司为陶瓷行业提供全陶瓷内衬滚筒球磨机及配套解决方案。

6.3 新能源锂电池材料

• 零铁污染：氧化锆球 + 陶瓷内衬 + 不锈钢/陶瓷管道

• 惰性气氛保护（氩气/氮气）

• 粒度D₅₀严格控制在1～10μm

6.4 化工与颜料行业

钛白粉、铁红、碳黑、硫酸钡、碳酸钙等超细化处理，常与砂磨机形成前粗后精组合。

6.5 水泥与建材

高L/D管磨机，比表面积≥350 m²/kg，用于水泥熟料、矿渣、粉煤灰等。

6.6 医药与食品级研磨

不锈钢内衬 + 食品级研磨球，符合GMP批次式精细研磨。

七、工业选型决策指南：五个维度系统评估

7.1 处理量与批次/连续需求

• 日处理＞50吨 → 连续式（溢流/格子型）+ 旋流器闭路

• 多品种、小批量 → 批次式，易清洗结构

7.2 目标粒度与粒度分布要求

• D₅₀≥10μm：标准配置

• D₅₀=1～10μm：闭路分级 + 优化内衬

• D₅₀＜1μm：滚筒球磨机作前段，后接搅拌磨

7.3 物料特性与污染控制

• 高磨蚀硬质物料 → 高铬铸铁/陶瓷内衬

• 铁污染敏感 → 全陶瓷内衬 + 氧化锆介质

• 需惰性气氛 → 密封筒体 + 充气接口

7.4 投资预算与全生命周期成本

关注能耗（可优化10%～25%）、介质消耗、内衬更换周期和工时成本。

7.5 安装空间与配套条件

基础承重、进出料系统占地、噪声与除尘措施需专项设计。

八、操作规范与安全要点：保障长周期稳定运行

8.1 开机前检查清单

• 研磨介质状态（充填量、破碎残渣）

• 内衬完整性（每500小时目检）

• 密封装置、润滑系统、传动系统、电气系统

8.2 运行参数监测

• 主电机电流（波动＞10%预警）

• 轴承温度（滑动＜60℃，滚动＜70℃）

• 振动与噪声、出料粒度（每1~2小时取样）

8.3 研磨球的补充与更换策略

• 定期补球：依据磨耗数据和处理量，每班或每日补充。

• 分级补球：每月/每季筛出碎球，补充新球。

• 全面换球：球径分布严重失控时停机清球重配。

8.4 停机与清洗操作

批次式研磨后需多级清洗（逐级提高清洗水纯度），排净后目视确认无残留。

九、工艺放大路径：从小试到万吨产线的工程实践

9.1 实验室阶段（1～50L）

• 可研磨性验证

• 介质、转速、时间等基础参数筛选

• 建立研磨动力学曲线

9.2 中试阶段（50～500L）

• 验证放大后的传热效应（可能需要冷却）

• 连续模式下浆料流动行为

• 实测磨耗速率

9.3 工业化放大

• 功率密度恒定（kW/m³不变）

• 临界转速比恒定（φ不变）

• 介质级配在线优化（投产3～6个月初步稳定）

• 水力旋流器参数联动优化（6～12个月调试）

十、技术发展趋势：下一代滚筒球磨机向何处进化

10.1 高能量密度化与超大型化

矿山用直径＞8m的超大型磨机与特种材料用强化型磨机并行发展。

10.2 智能化与数字孪生

基于振动、声学、电流的感知技术 + 数字孪生模型，实现状态动态推算、预测性维护、参数自适应优化。

10.3 DEM（离散元法）仿真辅助设计

虚拟仿真数百万研磨球运动轨迹，优化内衬形状、配球方案，缩短设计周期。

10.4 超细研磨向搅拌磨的技术融合

“滚筒球磨机（粗/中磨）+ 搅拌球磨机（细磨/纳米磨）”二段组合流程。

10.5 节能型内衬与高效配球技术

CFD+DEM协同优化的复合内衬可提升产量5%～15%，智能配球系统进一步降低单位能耗。

🔮 行业展望：未来十年，滚筒球磨机的核心竞争力将从“设备本身”转向“数据驱动的系统解决方案”——智能传感+数字孪生+AI优化算法，让百年设备在新材料时代焕发新生。

结语

滚筒球磨机的价值从不在于它的“高精尖”，而在于它在工业体系中无可替代的工程实用性。从原始的矿山矿石破碎，到精密的锂电材料制备；从日处理数百吨的连续工业化生产线，到多品种研发实验的小批量批次磨机——这种已服务工业生产一百五十余年的装备，在每一次时代更迭中，都找到了新的应用坐标。

作为国内专业粉体设备制造商，长沙天创粉末技术有限公司（TENCAN） 深耕滚筒球磨机及配套研磨系统的研发与制造，产品覆盖实验室级至工业级全规格系列，在内衬材质选型、研磨介质配套及全套研磨工艺方案设计方面积累了丰富的工程实践经验，为国内外客户提供从工艺设计到设备交付的一体化解决方案。
