一、超细粉碎：现代制造业的核心工艺节点
粒度是粉体材料最核心的物理指标之一。从 D50=10μm 到 D50=1μm，甚至进入纳米尺度，粉体的比表面积、反应活性、分散性、流动性都会发生数量级变化。锂电池正负极材料、医药活性成分、高端陶瓷原料、特种涂料填料的粒度控制精度，直接决定最终产品的性能上限。
超细粉碎技术主要分为 湿法研磨 和 干法粉碎 两大路线：
-
湿法研磨（砂磨机、搅拌球磨机）：依赖液态介质，产品需后续干燥，适合浆料形态的应用。
-
干法粉碎（气流粉碎机等）：无需液体介质，产品以干粉形式直接产出，适合不允许液相接触、需严格控制水分或直接使用干粉的行业。
在众多干法超细粉碎设备中，气流粉碎机（Jet Mill） 以其独特的工作原理和技术特性，在超细粒度区间（通常 D50=1~30μm）确立了难以撼动的主导地位。
二、核心工作原理
2.1 高速气流驱动的自磨机制
压缩气体（空气、氮气或过热蒸汽）经拉瓦尔喷嘴加速至 300~600 m/s（部分超音速型号可突破音速），携带物料在粉碎腔内高速旋转运动，颗粒之间以及颗粒与腔壁之间发生激烈碰撞、摩擦与剪切，实现超细化。
与机械研磨的本质区别：
✅ 无研磨介质（钢球、氧化锆球等）
✅ 颗粒破碎能量完全来自高速气流动能
✅ 无外来硬质介质接触 → 产品纯净度极高
2.2 内置动态分级：粒度精确控制
气流粉碎机内置动态分级系统（Classifier）：
-
达到目标粒度的细颗粒随气流向中心迁移，排出进入收集系统
-
未达标的粗颗粒被甩向外壁，继续参与粉碎循环
这一 “粉碎‑分级”一体化内循环机制 是实现窄粒度分布的核心。调节分级轮转速即可直接控制产品粒度上限。
2.3 能量利用率的客观评价
气流粉碎机能量利用率相对于总输入能量并不高（大量能量以热能形式散失），这是其客观存在的局限性。但在 高纯度需求、热敏性物料处理、惰性气氛粉碎 等特殊场景下，其不可替代性使其综合经济性依然具有竞争力。
三、主流机型与结构解析

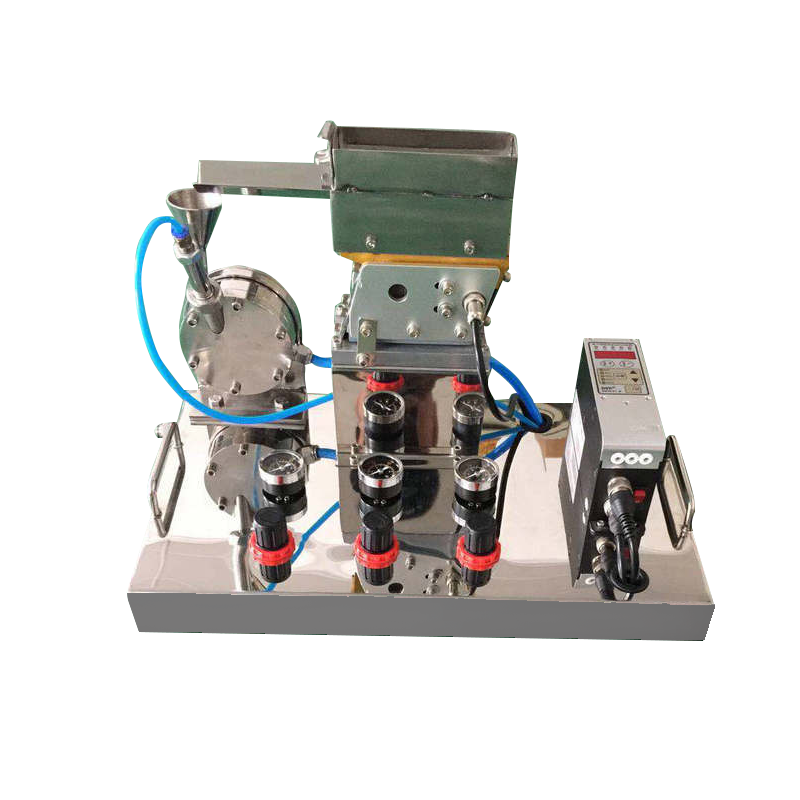

3.1 扁平式气流粉碎机（盘式/碟式）
-
特点：粉碎腔为扁平圆盘状，多个喷嘴沿切线均匀分布，颗粒在气流交汇区高频碰撞
-
主要结构：粉碎腔、拉瓦尔喷嘴、进料系统（文丘里原理）、分级机构、收集系统（旋风分离器+布袋除尘器）
-
适用物料：硬度中等偏低至偏高的脆性材料（矿物粉体、化工中间体、部分药物原料）
3.2 循环管式气流粉碎机
-
特点：封闭循环跑道形管道，正面对撞，能量利用率相对较高
-
优势：密封性好，适合有毒、易爆、强腐蚀性物料，易实现惰性气体保护
-
应用：实验室研究、小批量精细化工
3.3 靶式气流粉碎机
-
特点：设有固定靶板，物料高速撞击靶板而破碎
-
注意：靶板磨损可能带来污染，需评估对纯度的影响
3.4 流化床对撞式气流粉碎机
目前技术最先进、应用最广泛的高端机型。核心特点：
-
粉碎腔底部设置多个（3~6个）相向喷嘴，物料在流化状态下对撞粉碎
-
上方配置精密动态分级轮，精确控制粒度上限
| 特性 | 技术说明 |
|---|---|
| 粒度精确控制 | 分级轮转速连续可调，D97 可精确控制至 0.5~30μm |
| 产品纯净度极高 | 颗粒自磨，无外来介质污染 |
| 粒度分布窄 | D97/D50 比值低，有效抑制大颗粒 |
| 热敏性友好 | 气体绝热膨胀产生制冷效应，腔温可低于室温 |
| 惰性气体保护 | 全封闭系统，可实现氮气循环，处理易氧化/易燃易爆物料 |
| 连续化生产 | 进出料连续，适合工业规模稳定生产 |
四、六大核心技术优势
4.1 零介质污染 —— 产品纯度的终极保证
颗粒破碎完全依赖自身动能碰撞，不引入任何外来硬质材料（无金属或陶瓷杂质）。
关键行业：医药 API、锂电池材料、电子陶瓷、食品添加剂、超硬材料（金刚石、CBN）。
4.2 低温粉碎 —— 热敏性物料的解决方案
气体经喷嘴绝热膨胀产生 焦耳‑汤姆孙效应，腔温可低于环境温度。
适用物料：低熔点有机物（蜡、树脂）、热敏性农药、维生素C、益生菌、爆炸性物料。
进阶工艺：液氮辅助超低温粉碎（≤ -100℃），可处理弹性/韧性物料。
4.3 粒度分布窄 —— 高端应用的质量保证
内置动态分级系统实现严格的粒度“门控”筛选，D97/D50 比值低。
工程价值：
-
吸入制剂（DPI/MDI）：D50=1~5μm，D99<10μm
-
锂电池涂布：提高面密度一致性
-
陶瓷成型：减少烧结气孔
-
精密抛光：直接决定表面粗糙度 Ra
4.4 惰性气氛保护 —— 活性物料的安全粉碎
全封闭系统 + 氮气循环，隔绝 O₂ 和 H₂O。
典型应用：
-
易氧化金属粉（Al、Mg、Fe）
-
锂电池硅碳负极
-
易燃易爆有机粉体（ATEX/DSEAR）
-
强吸湿性催化剂、干燥剂
4.5 干法工艺简洁性
产品直接以干粉形式产出，无需过滤、干燥。
优势：简化流程、降低投资、规避废水处理等环保合规问题。
适用场景：催化剂载体、电池干电极工艺、功能性填料（直接用于塑料/橡胶混炼）。
4.6 规模化放大一致性
基于流体力学和相似准则，通过调整喷嘴数量、压力和流量，可在保持粒度分布基本不变的前提下实现 数十倍放大。
提供从实验室级（克/小时）到工业级（吨/小时）的完整产品系列，工艺衔接顺畅。
五、关键技术参数详解
5.1 工作气体压力与流量
| 参数类型 | 典型范围 | 备注 |
|---|---|---|
| 常规压力 | 0.5~0.9 MPa | 普通空压机 |
| 高压型号 | 1.5~2.0 MPa | 高硬度/高韧性物料 |
| 蒸汽型 | 0.8~4.0 MPa，200~400℃ | 大宗物料（煤、矿物），单机数十吨/小时 |
压力越高 → 碰撞动能越大 → 粒度越细，但能耗和设备难度增加。
5.2 分级轮转速与产品粒度
-
转速升高 → 离心力增大 → 只有更细颗粒能通过 → 产品更细（D50/D97 降低）
-
转速降低 → 粒度偏粗，处理量提升
实际需通过实验建立“转速‑粒度”校准曲线。
5.3 进料速率与粒度均匀性
-
进料速率过高 → 腔内物料浓度过大 → 大颗粒残留增多（D97偏高）
-
进料速率过低 → 产能利用率下降
典型进料方式：螺旋进料器（最常见）、振动进料器（适合流动性差物料）、文丘里真空进料（波动小）。
5.4 粉碎腔材质与污染控制
| 材质 | 硬度 | 适用场景 | 潜在污染 |
|---|---|---|---|
| 304/316L不锈钢 | HV~200 | 食品、普通化工 | Fe、Cr、Ni（微量） |
| 高铝陶瓷（Al₂O₃ 92~99.7%） | Mohs~9 | 电子材料、医药 | Al（极微量） |
| 氧化锆陶瓷（ZrO₂） | Mohs~8.5 | 高纯电子、锂电 | Zr（极微量） |
| 碳化硅（SiC） | Mohs~9.5 | 超硬物料、高纯 | Si、C（极微量） |
| 碳化钨（WC-Co） | Mohs~9+ | 超高硬度物料 | W、Co（需评估） |
| 聚氨酯涂层 | — | 低硬度色素、食品添加剂 | 无金属污染 |
对纯度要求严苛时，建议做 ICP‑MS 溶出测试。
5.5 收集系统效率
-
旋风分离器：收集 80~95% 产品（对 >5μm 颗粒效率高）
-
布袋除尘器：总收集效率 ≥99.5%
-
HEPA 过滤器（可选）：用于超高纯度或有毒物料，出口浓度 ppb 级
-
氮气保护循环系统：需配置气体循环泵 + 氧分析仪（O₂ < 1000 ppm）
六、典型行业应用场景
6.1 医药行业
-
吸入制剂（DPI）：D50=1~5μm，D99<10μm，GMP 洁净级设备，全陶瓷接触面
-
难溶性药物：超细化（D50<5μm）大幅提高溶出速率和生物利用度
6.2 新能源电池材料
-
正极材料（LFP/NCM/NCA）：D50=1~5μm，窄分布，氮气保护，无金属污染
-
固态电解质（氧化物/硫化物）：亚微米级，全封闭惰性气氛
6.3 特种陶瓷与先进材料
氧化铝、氧化锆、氮化硅、碳化硅原料粉碎至 D50=0.5~2μm，高纯度、高活性。
6.4 农药与精细化工
农药原药（WP、WDG、SC）超细化至 D50=2~10μm，低温粉碎保护热敏性成分，氮气惰化满足防爆要求。
6.5 特种矿物与功能填料
超细重钙、高岭土、滑石粉 D50=2~10μm，白度高、分散性好，工艺流程短。
七、选型决策指南
7.1 物料特性分析
| 特性 | 关键指标 | 选型影响 |
|---|---|---|
| 硬度 | 莫氏/维氏硬度 | 硬度高 → 更高气压 + 耐磨腔体 |
| 韧性 | 断裂韧性 KIc | 韧性物料考虑冷冻辅助 |
| 热敏性 | 熔点/Tg | Tg<100℃ → 评估腔温，必要时液氮冷却 |
| 易爆性 | MIE、Kst | Kst>0 → 氮气惰化；Kst>200 → 专业防爆设计 |
| 易氧化性 | 与 O₂ 反应活性 | 活泼金属/硫化物 → 全程氮气保护 |
| 吸湿性 | CRH | 强吸湿 → 干燥进料气 + 封闭系统 |
| 粒度要求 | 目标 D50/D97 | <2μm → 高压高转速；>10μm → 较低气压 |
| 纯度要求 | 金属杂质上限 | 超高纯度 → 全陶瓷接触面 |
7.2 产能需求匹配
-
目标粒度越细、物料硬度越大 → 处理量越小
-
建议以实际物料进行 打样测试 获取真实处理量数据
-
实验室 → 中试 → 工业机型放大倍数通常 10~1000 倍
7.3 气源条件评估
-
供气压力需比额定压力高 0.2~0.5 MPa
-
气体露点 ≤ -40℃
-
固体颗粒过滤至 ≤3μm
-
氮气保护场合：液氮 vs 现场制氮的经济性比较
7.4 GMP洁净度与合规要求
-
接触面材质认证（USP Class VI / FDA 21 CFR）
-
表面粗糙度 Ra≤0.8μm（医药级）
-
支持 CIP/WIP 清洗
-
提供 DQ/IQ/OQ/PQ 验证文件
-
ATEX 防爆认证（按需）
7.5 总拥有成本（TCO）分析
-
能耗（kWh/kg）
-
易损件（喷嘴、分级轮、内衬）更换周期与费用
-
维护人工成本
-
氮气消耗费用
-
清洁验证成本（多品种生产场合）
八、操作规范与日常维护
8.1 开机前检查
-
气路：压力、过滤器、排水
-
密封性：氮气保护系统做气密测试
-
分级轮：安装牢固，转动无卡阻
-
收集系统：锁风阀、布袋、差压仪表
-
进料系统：无积料
-
仪表与控制系统：无报警
8.2 运行中监控
-
气体压力：波动 ≤ ±0.05 MPa
-
分级轮转速：偏差 ≤2%
-
进料速率：均匀稳定
-
布袋差压：上升过快需清灰
-
定时取样测粒度（激光粒度仪）
8.3 定期维护计划
| 频率 | 项目 |
|---|---|
| 每日 | 清洁进料斗/管道，检查喷嘴，排放积液，记录日志 |
| 每周 | 检查分级轮叶片、旋风内壁磨损，检查布袋破损 |
| 每月/季度 | 拆检腔体内衬厚度，轴承润滑，校准仪表，电气清灰 |
8.4 常见故障排查
| 故障 | 可能原因 | 处理方法 |
|---|---|---|
| 粒度偏粗 | 分级轮转速低 / 进料过快 / 喷嘴磨损 | 提高转速；降低进料；检查喷嘴 |
| 粒度偏细（产量降） | 分级轮转速高 / 气压不足 | 适当降低转速；检查气源 |
| 粒度分布突然变宽 | 分级轮叶片损坏 / 轴承松动 | 立即停机检查 |
| 布袋差压快速上升 | 过滤风速超限 / 物料黏性大 | 检查清灰气压；评估物料 |
| 旋风收集率下降 | 锁风阀失效 / 内壁磨穿 | 检查密封性；检查内壁 |
| 产品中有异常大颗粒 | 分级轮间隙增大 / 进料结块 | 调整安装精度；预破碎或去团聚 |
九、工艺放大考量
-
相似准则：保持相同气压、分级轮线速度、进料浓度
-
放大步骤：实验室 → 中试 → 工业，每一步都需 DoE 验证，建立 CPP → CQA 传递函数
-
热量平衡：大型设备腔温可能高于小型设备，热敏物料需额外冷却或降速
-
连续 vs 批次：大批量单一规格用连续模式；多品种小批量用批次模式+彻底清洁
十、技术发展趋势
-
智能化与 PAT 集成
在线粒度分析仪 + SCADA/DCS 闭环控制，自动调节分级轮转速/进料速率。 -
超低温粉碎商业化
液氮冷却技术从橡胶回收扩展到生物技术、天然产物提取、相变材料微粉化。 -
节能降耗
CFD 优化喷嘴、变频空压机、组合粉碎工艺（预粉碎+气流精细化）、尾气余热回收。 -
特种气氛扩展
超临界 CO₂ 辅助粉碎、氢气还原性气氛等，面向特种功能材料、催化剂、下一代电池。
十一、为什么选择天创粉末（TENCAN）
-
全谱系产品：实验室级到工业级，参数高度兼容，放大无缝衔接
-
定制化解决方案：GMP、ATEX、氮气惰化、超低温冷却、在线 PAT 集成
-
专业工艺支持团队：
-
物料可粉碎性评估与打样测试
-
目标粒度可行性分析
-
DoE 试验与参数优化
-
工业化放大方案设计
-
安装调试与人员培训
-
长期维护与技术升级
-
一句话总结：气流粉碎机以“无介质自磨、低温干法、精确粒度控制”三位一体的技术特性，定义了超细干法粉碎领域的质量标准。任何对产品纯净度、粒度精度和工艺适应性有严苛要求的粉体应用，都值得将气流粉碎机作为首选工艺方案认真评估。
长沙天创粉末技术有限公司（TENCAN）专注粉体设备研发与制造，提供实验室级至工业级全系列气流粉碎机、球磨机、砂磨机等超细粉碎整体解决方案。欢迎联系我们获取专业选型建议与打样测试服务。
