实验室滚筒球磨机选型与使用完全指南：从原理到实战，掌握经典研磨工艺

一、引言：为什么实验室滚筒球磨机是经典且可靠的选择？

在粉体材料制备的众多设备中，有一种机型以其结构简单、运行可靠、适用面广而经久不衰，它就是实验室滚筒球磨机。它不像行星球磨机那样追求极致的冲击能量，也不像搅拌磨那样依赖复杂的内部结构，而是以最朴素、最经典的“抛落”方式，实现对物料的温和而有效的研磨与混合。

对于许多科研场景而言，过度的高能冲击并非总是好事。例如，在需要保护物料晶体结构、进行温和混合、或处理对温升敏感的样品时，实验室滚筒球磨机便成为了不可替代的选择。它既是高校实验室中进行材料前处理的“多面手”，也是企业研发中心进行小批量试产的“可靠伙伴”。

今天，我们将以长沙天创粉末技术有限公司（简称：天创粉末、TENCAN）的实验室滚筒球磨机为核心，结合其详细的选型指南，带您全面认识并掌握这款经典设备。

二、产品深度解析：实验室滚筒球磨机是如何工作的？

1. 核心工作原理：经典的“抛落式”研磨

实验室滚筒球磨机的工作原理可以用“简单而经典”来概括。它的核心是一个水平放置的圆柱形滚筒（即球磨罐），由电机通过辊轴驱动，以特定速度旋转。

当滚筒旋转时，筒内的研磨介质（如各种材质的研磨球）和物料会因摩擦力和离心力被带到一定高度。当提升角度超过研磨介质的自然休止角时，它们便在重力作用下脱离筒壁，沿着抛物线轨迹“抛落”下来。

在这个过程中，物料在两种主要力的作用下被粉碎和细化：

• 冲击力：抛落的研磨球对底部的物料产生冲击，主要作用于较大颗粒的破碎。
• 研磨力：研磨球之间以及球与筒壁之间的滚动和滑动，产生摩擦和剪切作用，对物料进行精细研磨。

这种“抛落-冲击-研磨”的循环过程，使得物料在相对温和的环境中逐渐被粉碎和混合。与高能行星式球磨机相比，滚筒球磨机的能量输入更低，发热量更小，非常适合那些需要避免过热或过粉碎的物料。

2. 实验室滚筒球磨机的独特优势

天创粉末的实验室滚筒球磨机在设计上充分考虑了实验室使用的各种需求，具备以下核心优势：

• 结构紧凑，操作便捷：设备体积小巧，不占空间。操作界面简单，无论是装料、取料还是设备启动，都非常方便。
• 研磨均匀，效果好：优化的转速设计确保了研磨介质能够形成理想的抛落运动，从而获得粒度均匀的研磨效果。

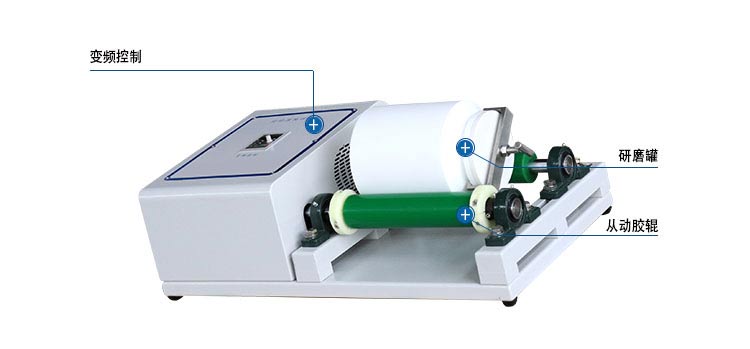

• 适用性广，灵活性强：通过调整从动胶辊的位置，可以适配一定范围内不同外径的球磨罐，实现一机多用。干磨、湿磨均可进行，满足不同工艺需求。
• 换罐方便，易于清洗：球磨罐的取放非常方便，使得更换样品和清洗工作变得异常简单，大大提高了实验效率。
• 运行平稳，噪音低：精良的制造工艺确保了设备在高速运转时的平稳性，将工作噪音控制在理想范围内，为实验人员提供安静的工作环境。

三、核心技术参数全解析：QM-5与QM-15

天创粉末的实验室滚筒球磨机目前主要有两款主力机型：QM-5和QM-15。以下是它们的全部技术参数，为您选型提供精确依据。

参数解读与选型参考：

• 型号与处理量：QM-5和QM-15的型号数字并非指球磨罐容积，而是代表了设备的处理能力级别。QM-5更适合处理单罐容积在5L以下、总载荷不超过35kg的实验；QM-15则可支持单罐容积最大可达15L、总载荷80kg以内的研磨任务。
• 转速范围：60-570rpm的宽范围无级调速（通过变频器实现），使得设备可以适应从小罐径到大罐径、从混合到研磨的各种转速需求。精确到±10rpm的转速控制，保证了工艺的稳定性。
• 辊轴与间距：“辊轴有效长度”决定了可放置球磨罐的最大长度。“辊轴之间可调间距”这一设计非常实用，允许用户在同一台设备上使用不同直径的球磨罐，极大提升了设备的灵活性。“单工位间距”则决定了两个工位（即两个球磨罐）之间的中心距离，确保它们在旋转时不会相互干涉。
• 电源与功率：两款机型均采用标准的220V单相电源，0.4kW和0.75kW的功率在实验室环境中非常友好，即插即用，无需特殊电力改造。

四、滚筒球磨机选型全流程指南

选对设备，是实验成功的第一步。根据天创粉末官方的选型指南，我们可以通过以下步骤进行科学选型。

1. 第一步：根据一次研磨量，计算所需设备规格

您需要先明确一次需要研磨多少物料。这里有一个简单实用的计算公式：

设备规格（球磨罐容积）A $L$ = $$一次研磨物料质量C\left(kg\right)÷物料堆积密度\rho \left(kg/L\right)$$ × 3

• 举例说明：假设您一次需要研磨100kg的物料，该物料的堆积密度为1.0 kg/L（这意味着一升该物料重1公斤）。

  • 那么，所需的最小球磨罐容积 = $100/1.0$ × 3 = 300 L。
  • 这意味着您需要选择一个总容积为300L的设备。对于实验室滚筒球磨机QM-15来说，其单罐最大载荷80kg，处理能力有限。当需要处理100kg物料时，应选用我们前面介绍的生产型滚筒球磨机（如QM-300系列）。这也说明了，QM-5和QM-15是专注于“实验室”和小批量应用的机型。

• 反向验证：对于QM-15，其单罐最大载荷80kg，如果物料堆积密度为1.0 kg/L，那么它适合处理的单批次物料量约为 $80/3$ × 1.0 ≈ 26.7 kg。

2. 第二步：根据物料特性，选择球磨罐材质

这一步是保证样品纯度和研磨效果的核心。您需要根据物料的硬度、是否忌金属、是否耐酸碱等特性，来选择最合适的球磨罐。以下是一份简化的选型参考，详细数据可参考文末附录：

• 对金属离子极度敏感的高纯材料（如锂电池材料、电子陶瓷、医药原料）：
  • 首选：氧化锆球磨罐。它零金属污染、高硬度、高韧性，是综合性能最优的选择。
  • 次选：玛瑙球磨罐（用于分析级）、聚四氟乙烯$PTFE$罐（用于强腐蚀环境）。
• 中等硬度的非金属矿物（如陶瓷釉料、石英、长石）：
  • 首选：氧化铝/刚玉球磨罐。性价比高，耐磨性好。
  • 次选：氧化锆球磨罐（性能更优，但成本更高）。
• 对金属离子不敏感的普通物料（如矿石、土壤、煤粉）：
  • 首选：304不锈钢球磨罐。坚固耐用，性价比极高。
• 忌铁离子的湿法研磨（如贵金属粉末、部分颜料）：
  • 首选：尼龙球磨罐。轻质、防锈、无金属污染。
• 强酸强碱腐蚀性环境下的合成或研磨：
  • 唯一选择：聚四氟乙烯$PTFE$罐。它具有极强的化学惰性，几乎耐所有酸碱。
• 需要保护物料晶体结构或防止粘壁的浆料（如电池浆料、电子浆料）：
  • 首选：聚氨酯$PU$球磨罐。高弹性、缓冲降噪，不粘料。

3. 第三步：根据罐体材质和物料硬度，选择研磨球

研磨球的选择需遵循“硬度匹配”和“材质兼容”两大原则。

• 材质兼容原则：强烈建议“同质配套”，即研磨球与球磨罐材质相同。例如，氧化锆球磨罐一定要配氧化锆研磨球；不锈钢罐配不锈钢球。这能最大程度避免相互污染和磨损。
• 硬度匹配原则：研磨球的硬度必须显著高于被研磨物料的硬度。可以参考文末附录中的《常见物料莫氏硬度参考表》。
• 球径配比原则：单一尺寸的研磨球效果有限。推荐采用不同直径的球进行配比，以获得最佳的研磨效率。
  • 经验配比：大球 $如\Phi 15-20mm$ : 中球 $如\Phi 8-12mm$ : 小球 $如\Phi 3-6mm$ ≈ 20% : 50% : 30%（重量比）。
  • 配比逻辑：大球提供冲击力破碎大颗粒，中球负责进一步细化，小球增加接触点进行精细研磨。
• 装填量原则：
  • 研磨球的总体积应占球磨罐容积的 30% - 50%。过多或过少都会降低研磨效率。
  • 物料（和研磨溶剂，如果湿磨）的体积，应不超过扣除研磨球后剩余空间的 1/3。需要为球的运动留出足够的空间。

4. 第四步：根据工艺需求，确定功能定制

天创粉末的滚筒球磨机还提供多种功能定制选项，以满足更复杂的应用场景：

• 多仓研磨：可定制同时研磨多种不同物料的罐体。
• 气氛研磨：配置密封罐，实现真空或惰性气体保护下的研磨。
• 水冷/加热：通过夹套控制研磨温度，适用于热敏或需要特定温度反应的物料。
• 收料罩：防止干法研磨时粉尘飞扬，保持实验室清洁。
• 连续进出料：适用于需要连续生产的工艺探索。
• 边磨边筛：在研磨过程中实现物料的初步分级。

五、行业应用案例：实验室滚筒球磨机的实战舞台

1. 案例一：高校地质系的大批量矿石样品前处理

某高校地质系实验室，每天需要处理大量从野外采集的矿石样品，用于后续的元素分析。这些样品数量多、单次处理量大，且对研磨细度有一定要求，但对金属污染不敏感。

他们引入了多台天创粉末的QM-15实验室滚筒球磨机，配置了大容积不锈钢球磨罐和不锈钢研磨球。滚筒球磨机的操作非常简单，学生和实验员只需将破碎后的矿石装入罐中，设定好时间即可。一次可以处理近30公斤的样品，效率远超手工研磨。设备的耐用性和稳定性也保证了长期高负荷运转的可靠性。

2. 案例二：陶瓷研究所的釉料配方筛选

某陶瓷研究所在开发新的陶瓷釉料时，需要对几十种不同的配方进行小批量研磨混合。他们需要一种既能有效混合釉料组分，又不会过度研磨破坏颗粒级配的设备。

他们选择了天创粉末的QM-5实验室滚筒球磨机，并配置了刚玉球磨罐和氧化锆研磨球。刚玉罐的耐磨性和氧化锆球的高效研磨，完美满足了釉料研磨的需求。更重要的是，滚筒球磨机的温和翻滚运动，保护了釉料中不同成分的颗粒形态，使得最终烧制的釉面效果非常理想。小巧的QM-5便于频繁更换配方和清洗，极大地便利了他们的研发工作。

六、使用教程与维护指南

1. 标准操作流程 $SOP$

1. 准备：穿戴好劳保用品。根据选定的工艺，将物料、研磨球和溶剂（湿磨时）按比例装入球磨罐。确保密封圈完好，盖紧罐盖。
2. 装载：将球磨罐放置在设备的两个辊轴之间。调节从动辊轴的位置，使其刚好能夹紧球磨罐，确保旋转时不会打滑，但也不应过紧。
3. 设置：接通电源，在变频器控制面板上设定所需的转速和运行时间。
4. 启动：按下启动按钮，观察设备是否平稳启动，球磨罐是否运转正常，有无异响。
5. 运行与监控：设备自动运行。期间可进行巡检，但无需人工干预。
6. 停机与取料：运行时间到达后，设备自动停止。待辊轴完全静止后，小心取出球磨罐。打开罐盖，进行料、球分离，收集样品。
7. 清洁：立即清洗球磨罐和研磨球，并用软布擦拭设备机身。

2. 日常维护与常见问题解决

• 日常检查：
  • 每次使用后清洁设备。
  • 定期检查辊轴表面是否磨损，如有磨损应及时更换，以免影响研磨效果。
  • 定期检查传动皮带松紧度。
  • 每半年检查一次轴承润滑情况。
• 常见问题诊断：
  • 问题：球磨罐在运行时打滑。
    • 可能原因：辊轴间距过松；球磨罐表面或辊轴上有油污；罐体过重。
    • 解决：适当调紧辊轴间距；清洁接触面；检查装载量是否超过额定载荷。
  • 问题：研磨效果不佳，出料偏粗。
    • 可能原因：转速不匹配；研磨时间不足；球料比或球径配比不当；研磨球磨损严重。
    • 解决：根据罐径调整转速（通常罐径越大，所需转速越低）；延长研磨时间；优化配球方案；补充或更换研磨球。
  • 问题：设备运行时有异响。
    • 可能原因：球磨罐未放置平稳；轴承缺油或损坏；传动部件松动。
    • 解决：重新放置球磨罐；停机检查，添加润滑油或联系售后维修。

七、结语

实验室滚筒球磨机以其经典、可靠、温和的特性，在粉体材料制备领域占据着不可动摇的地位。它或许没有高能球磨机那般“轰轰烈烈”，却在无数个日夜的平稳运行中，默默支撑着科研工作的基础环节。无论是混合、研磨，还是分散，它都以稳定的表现回报着用户的信任。

长沙天创粉末技术有限公司提供的QM-5和QM-15实验室滚筒球磨机，以及详尽科学的选型指南，正是为了帮助每一位科研工作者，能够轻松、准确地驾驭这台经典设备。希望这篇指南能成为您实验路上的得力工具。如需免费磨样测试或一对一的工艺咨询，请随时联系我们。让我们从经典出发，共同探索材料的无限可能。

附录：天创粉体核心配件选型速查表

表一：球磨罐核心参数与特性对比（简表）

表二：常见物料莫氏硬度近似参考

核心选型原则重申：

• 罐与球：强烈建议“同质配套”，严禁在软质罐（如玛瑙、PTFE）中使用硬质球（如氧化锆、不锈钢）。
• 物料与介质：研磨介质的硬度必须显著高于物料。
• 球径配比：推荐大:中:小 = 20%:50%:30% $重量比$ 起步试验。
• 装填量：研磨球占罐容积30-50%；物料+球总体积不超过罐容积的2/3。

温馨提示：本指南为通用参考，具体工艺参数建议通过实验确定。天创粉末实验室可为您提供免费磨样服务，欢迎联系申请。
