卧式轻型球磨机终极指南：破解物料沉底难题，提升实验室研磨效率的利器

一、当传统球磨机遇到“沉底”难题，我们该如何破局？

在材料科学实验室中，行星球磨机以其高能高效的研磨能力，早已成为制备超细粉体的核心设备。然而，许多科研人员在使用传统立式行星球磨机时，都曾遇到过这样一个棘手的问题：一些密度较大或粘度较高的物料，在研磨过程中会逐渐沉积到球磨罐的底部，形成“死区”。这不仅导致研磨效率下降、粒度分布不均，严重时还会造成物料粘底、难以清理，甚至影响后续实验结果。

面对这一痛点，有没有一种设计能够从根本上解决问题呢？答案是肯定的。卧式轻型球磨机（或称卧式行星球磨机）的出现，正是为了破解这一难题。它通过改变球磨罐的安装方式，巧妙地利用重力，让物料在三维空间内实现真正的无序化运动。今天，我们将以长沙天创粉末技术有限公司（天创粉末）的卧式轻型行星球磨机为核心，带您深入了解这款设备的独特魅力。

二、产品深度解析：卧式设计如何破解物料沉底难题？

1. 核心工作原理：当行星运动遇上水平旋转

要理解卧式轻型球磨机的优势，首先需要了解它与传统立式行星球磨机的区别。

在传统的立式行星球磨机中，球磨罐是“站”在行星盘上的，罐口朝上。当行星盘公转、球磨罐自转时，研磨球和物料在离心力的作用下被甩向罐壁，实现研磨。但在重力方向上，物料始终有一个向下沉积的趋势。

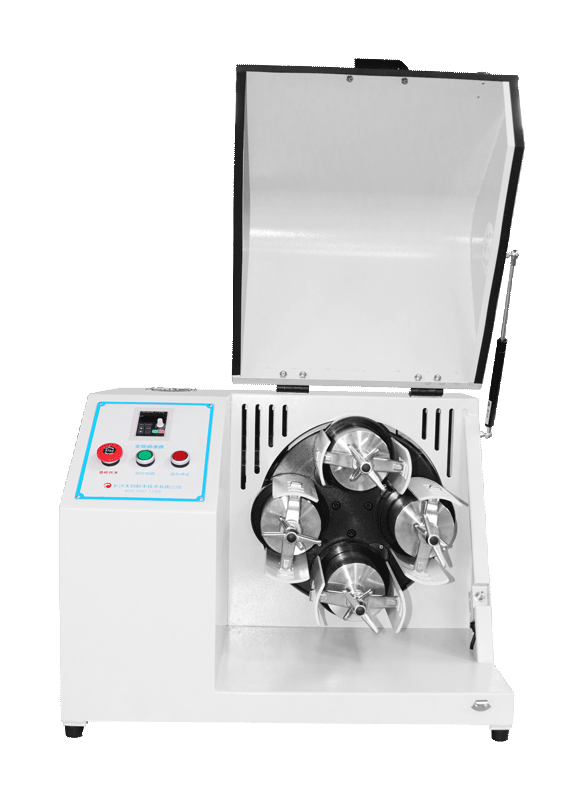

而天创粉末的卧式轻型行星球磨机，则采用了一种颠覆性的设计：它在竖直的行星盘上，对称安装了四个卧式放置的球磨罐。想象一下，球磨罐像是“躺”在行星盘上，罐口朝向侧面。

当设备启动时，球磨罐内的磨球和物料受到三个方向力的共同作用：

• 公转离心力：来自行星盘绕主轴线的旋转。
• 自转离心力：来自球磨罐绕自身水平轴线的旋转。
• 重力：始终竖直向下。

在这三种力的叠加下，磨球和物料的运动轨迹变得异常复杂和“无序”。它们不再仅仅是被甩向固定的罐底，而是在罐内空间里不断地翻滚、碰撞、搅拌。最关键的是，由于球磨罐是卧式旋转，它没有固定的平面底。所谓的“底部”随着罐体的旋转而不断变化，这就从根本上打破了物料沉积的静态条件，使得任何位置的物料都无法“安坐”于底部，必须参与到剧烈的运动中来。

这种设计带来的直接好处是：

• 彻底解决沉底问题：无论物料密度多大，都难以在动态变化的“底部”沉积。
• 提升研磨效率：物料与磨球的碰撞几率大大增加，研磨更加充分、均匀。
• 粒度分布更窄：无序化运动使得每个物料颗粒受到的研磨作用力更均等，有利于获得粒度分布更集中的产品。

2. 无可替代的产品优势

除了独特的结构设计，这款卧式球磨机还具备以下显著优势：

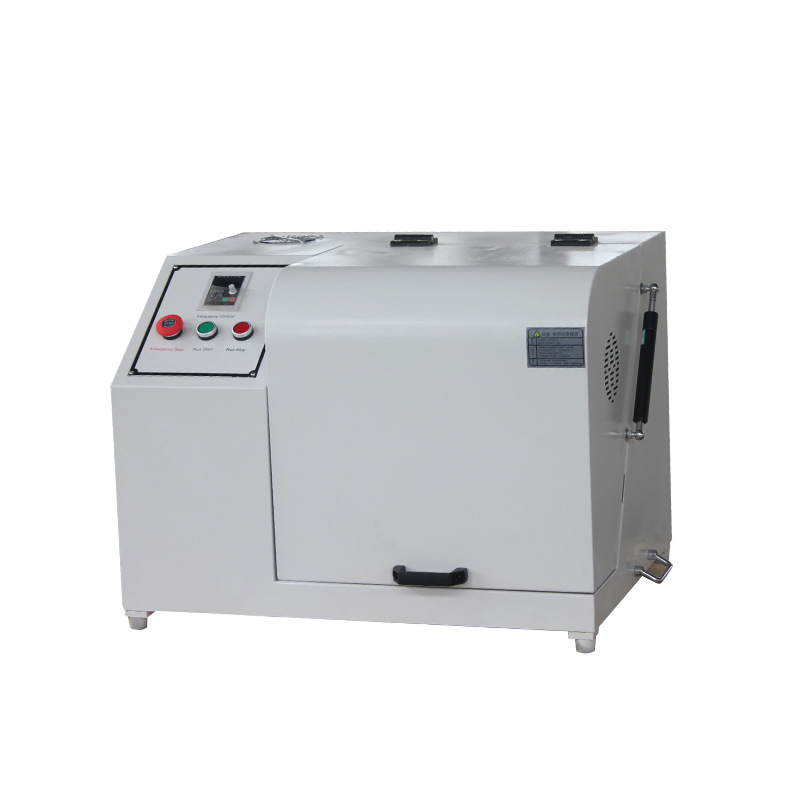

• 结构精巧，操作便捷：设备造型新颖、精致，体积小巧，不占空间。磨罐压紧装置设计人性化，操作简单快捷。
• 运行平稳，安静可靠：传动齿轮采用特殊材料精密加工，确保设备在高速运行时依然平稳、安静、安全。
• 智能控制，功能全面：标配变频调速，可实现无级调速。微电脑触控屏（可选配）让操作界面简单直观，支持正反转交替控制、定时运行和断电记忆功能，满足复杂工艺需求。
• 适用性广，一机多用：从1L到6L的规格选择，可配备50ml到1500ml的球磨罐，满足从微量样品制备到小批量研发的全方位需求。更可配置真空球磨罐，实现真空或惰性气体保护研磨。
• 性价比高，维护简单：作为实验室级的入门款卧式行星设备，它以高性价比提供了解决物料沉底痛点的完美方案，且日常维护仅需清洁和定期检查，极为省心。

三、技术参数与选型指南：如何为您的实验室挑选一台合适的卧式球磨机？

1. 核心技术参数解读

天创粉末的卧式轻型球磨机主要有四个型号，覆盖了实验室最常见的处理量范围。

关键参数解读：

• 电源与功率：所有型号均采用220V单相电源，0.75kW功率，实验室标准插座即可驱动，无需特殊布线。
• 转速范围：公转35-335 rpm，自转70-670 rpm的宽范围无级调速，足以覆盖从温和混合到高能研磨的各种工艺需求。
• 控制功能：1-9999分钟的总运行时间设定和可任意设置的正反转交替周期，为探索最佳研磨工艺提供了极大的灵活性。
• 低噪音：运行时噪音控制在60±5分贝，相当于日常交谈的音量，为实验人员提供了安静舒适的工作环境。

2. 选型三步法：匹配您的真实需求

第一步：根据样品量选定型号 这是最直接的选型依据。如果您主要处理的是几克到几十克的珍贵样品，WXQM-1L搭配50-100ml的球磨罐最为合适。如果常规样品量在100-500克之间，WXQM-2L或4L是主力机型。若需要一次处理上公斤级的物料，则应考虑WXQM-6L。

第二步：根据物料特性选择罐体与磨球材质 这一步是决定样品纯度和研磨效果的关键。您可以参考本文附录中详尽的《球磨罐选型总表》和《研磨球选型指南》。例如：

• 如果您研磨的是锂电池材料或电子陶瓷，对金属污染零容忍，那么氧化锆球磨罐配合氧化锆研磨球是唯一选择。
• 如果样品是地质矿石或普通化工原料，不忌惮微量金属，那么性价比高的304不锈钢球磨罐即可满足要求。
• 若需要在强酸强碱环境下研磨或合成材料，聚四氟乙烯$PTFE$罐是必不可少的。
• 对于易氧化的金属粉末（如镁、铝、钛合金），则必须选择行星真空球磨罐，并充入氩气等惰性气体保护。

第三步：根据工艺复杂度选择控制系统 如果您是基础教学或只需简单定时研磨，标准配置的变频控制器完全够用。如果您从事前沿材料研发，需要精确控制研磨程序、存储多组工艺参数，那么强烈推荐选配微电脑触摸屏PLC一体机，它将为您带来更智能、更便捷的操作体验。

四、行业应用案例：卧式轻型球磨机的实战舞台

1. 案例一：解决高校实验室的“钛粉沉底”难题

某高校材料学院在研究钛合金粉末的机械合金化时，一直受困于传统立式行星球磨机的物料沉底问题。钛粉密度大，容易沉积在罐底，导致研磨几十小时后，底部物料结块，而上部物料变化不大，合金化效果极不均匀。

他们引入了天创粉末的WXQM-2L卧式轻型球磨机，并配置了不锈钢真空球磨罐。在氩气保护下进行研磨。卧式设计的优势立刻显现：由于没有固定平面底，钛粉在罐内始终处于翻滚状态，与磨球的碰撞几率大大增加。仅运行20小时后，取样检测发现，粉末的合金化程度均匀，且无任何结块现象。困扰他们许久的沉底问题，就这样被巧妙地解决了。

2. 案例二：助力企业研发高纯度压电陶瓷

某电子陶瓷企业在研发新型压电陶瓷材料时，对原料混合的均匀性和纯度要求极高。任何微小的杂质或成分偏析，都会导致最终产品的压电性能失效。

他们选用了天创粉末的WXQM-4L卧式轻型球磨机，并全套配置了氧化锆球磨罐和氧化锆研磨球。卧式设计带来的无序化运动，使得多种微量的稀土添加剂能够与主料实现原子级别的均匀混合，这是传统混合方式难以达到的。经过XRD和SEM检测，研磨后的粉体物相纯净、粒度分布极窄。这一结果为后续成功制备出高性能压电陶瓷器件奠定了坚实的基础。

五、使用教程与维护指南：让您的设备历久弥新

1. 标准操作流程 $SOP$

1. 准备工作：穿戴好实验服、护目镜和手套。根据实验要求，将清洗干净的球磨罐、研磨球和物料按比例装入罐中。务必确保物料和球的总量不超过罐体容积的2/3。
2. 装罐与配平：将四个（或对称的两个）球磨罐放置在行星盘的罐座内，用压紧装置牢固锁定。注意：设备必须对称配平！ 如果只使用两个罐，必须在对角位置放置两个重量相等的配平罐（可装等量物料或空罐）。严禁单罐或非对称运行！
3. 参数设置：接通电源。通过控制面板（或触摸屏）设置运行总时间、正反转交替周期、目标转速。对于新手，建议从较低的转速（如公转200rpm）和较短的时间开始摸索。
4. 启动与监控：确认无误后，关闭防护罩，按下启动按钮。设备开始运行。运行过程中，注意聆听设备声音是否正常，观察控制面板显示的转速和运行时间是否稳定。如有异响或剧烈振动，应立即按停止键并检查。
5. 停机与取料：程序运行结束后，待设备完全停止转动，方可打开防护罩。小心取下球磨罐，放置在指定区域冷却后，再打开罐盖，将物料和研磨球分离，收集样品。
6. 清洁保养：立即用干净软布擦拭设备外壳和行星盘。将球磨罐和研磨球清洗干净，干燥后妥善保存。

2. 日常维护与常见问题解决

• 日常检查：

  • 每次使用前：检查电源线是否完好，球磨罐压紧装置是否可靠，罐盖密封圈是否干净完好。
  • 每月：检查传动皮带松紧度，检查各部位紧固螺栓有无松动。
  • 每季度：检查轴承润滑情况，必要时添加或更换润滑脂。

• 常见问题快速诊断：

  • 问题1：设备运行时噪音过大或有异响。
    • 可能原因：球磨罐未压紧；设备未放置在水平台面上；行星盘内或传动部件有异物；轴承缺油或损坏。
    • 解决方案：停机检查，重新压紧球磨罐；将设备置于平稳水平台面；清理异物；联系售后进行润滑或维修。
  • 问题2：研磨效果差，出料粒度不均匀。
    • 可能原因：研磨球配比不合理；球料比不当；转速过低或时间过短；物料装填过多。
    • 解决方案：参考本文附录的《研磨球选型指南》调整球径配比和球料比；适当提高转速或延长研磨时间；确保装料量不超过罐体容积的2/3。
  • 问题3：真空球磨罐真空度保持不住。
    • 可能原因：密封圈老化或有损伤；罐口螺纹处有异物；真空阀门未关紧。
    • 解决方案：清理螺纹和密封面；检查并更换密封圈；确保所有阀门处于正确状态。
  • 问题4：触摸屏无反应或显示异常。
    • 可能原因：程序卡死；电源电压不稳定。
    • 解决方案：尝试重新启动设备；检查实验室电源是否稳定；如仍无法解决，联系售后。

六、行业趋势与未来展望

随着材料科学向“精准制造”和“智能控制”方向发展，实验室研磨设备也在不断进化。

• 智能化与数据化：未来的卧式行星球磨机将更加智能。通过集成传感器，设备可以实时监测研磨温度、罐内压力、电机扭矩等数据，并利用算法分析研磨进程，实现工艺的在线优化。数据记录和追溯功能将成为标配，让每一次实验都有据可查。
• 功能复合化：单纯的研磨已不能满足所有需求。集研磨、混合、分散、甚至在线粒度检测于一体的复合型设备将受到青睐。例如，通过特殊设计的视窗，可以在不中断研磨的情况下，用激光粒度仪在线监测粒度变化。
• 与前沿科技融合：在“原子级制造”和“量子材料”等前沿领域，对粉体材料的纯净度和结构精确性提出了极致要求。这将对球磨罐和研磨球的材质、密封技术、以及温度控制技术带来新的挑战，推动设备向更高端、更精密的方向发展。

七、结语

卧式轻型球磨机以其独特的卧式行星设计，巧妙地解决了传统立式球磨机难以克服的物料沉底问题，为实验室提供了一种更高效、更均匀的研磨方案。从锂电材料到电子陶瓷，从合金粉末到医药原料，它都在默默地助力科研人员突破材料制备的瓶颈。

长沙天创粉末技术有限公司致力于提供可靠、精准、创新的粉体处理设备。我们希望这篇指南能帮助您更好地理解和使用卧式轻型球磨机，为您的研究工作增添一份信心与效率。如需任何帮助，或对特定物料的研磨工艺有疑问，请随时联系我们。让我们携手探索，共同解锁材料的无限潜能。
