导读
实验室锥形球磨机凭借变频调速与两仓格子型结构，已成为选矿试验、磨矿制样的标准装备。XMQ系列覆盖给矿量200g~4000g，出料粒度稳定在0.074mm。本文从原理、参数、结构、应用、选型、维护六大维度，一次讲透。
一、为什么实验室锥形球磨机是制样的“标配”？
选矿试验的第一步，就是把现场取回的矿样磨到规定细度。磨矿做不好，后续浮选、重选、磁选试验全部失真。
传统实验室球磨机常存在以下痛点：
-
体积笨重，需地基处理
-
转速固定，无法模拟不同磨矿条件
-
密封差，粉尘飞扬
实验室锥形球磨机针对性解决上述问题：
-
变频调速，转速范围宽
-
干磨、湿磨两用
-
出料粒度稳定在0.074mm
-
无需地基，噪音低，无粉尘污染
结论：对冶金、地质、化工、建材、煤炭行业而言，它是兼顾精度、便捷与性价比的最优解。
二、工作原理：筒体旋转 + 钢球抛落，两段粉碎逻辑
球磨机粉碎的本质是能量传递。筒体转动时，衬板将钢球带到一定高度，钢球以抛物线轨迹抛落，形成冲击破碎；同时钢球间及钢球与衬板间产生研磨作用，进一步磨细物料。
锥形筒体的结构优势
-
自然分区：进料端直径大，用于粗磨；出料端直径收窄，用于细磨
-
物料从粗到细递进研磨，出料粒度更均匀
两仓结构 + 格子型出料

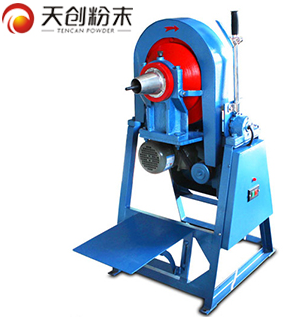

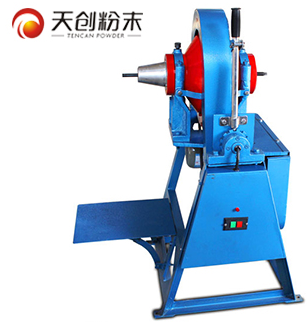

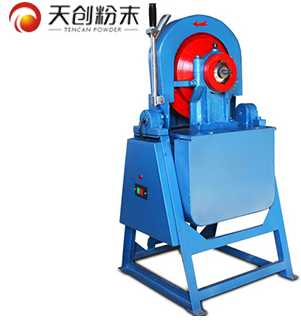

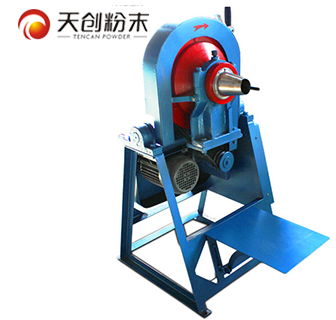

XMQ系列为卧式筒形旋转装置，外沿齿轮传动：
-
第一仓：装大规格钢球，承担粗磨
-
第二仓：装细钢球，完成细磨
-
格子型出料：物料停留时间短，过粉碎少，出料粒度集中，非常适合化验制样
三、XMQ系列三款型号参数对比
长沙天创粉末技术有限公司TENCAN品牌XMQ系列，覆盖从微量制样到批量制样需求：
| 型号 | 给矿量 | 给料粒度 | 出料粒度 | 电动机 | 外形尺寸(mm) | 机重 |
|---|---|---|---|---|---|---|
| XMQΦ150×50 | 200g | ≤5mm | 0.074mm | 0.75kW | 915×530×1160 | 150kg |
| XMQΦ240×90 | 500~1000g | ≤5mm | 0.074mm | 1.1kW | 1052×640×1160 | 170kg |
| XMQΦ350×160 | 4000g | ≤5mm | 0.074mm | 1.1kW | 700×575×1190 | 300kg |
选型建议
-
XMQΦ150×50：单样品快速化验
-
XMQΦ240×90：常规选矿试验主力
-
XMQΦ350×160：大批量可选性研究与连续试验
关键指标
-
给料≤5mm：仅需颚破、对辊破即可完成前处理
-
出料0.074mm（200目）：浮选、重选、磁选试验标准细度
-
变频调速：可精确模拟工业磨机不同工况，灵活调节磨矿曲线
四、结构组成：可靠性与易维护并重
XMQ系列整机包含五大部件：
| 部件 | 功能与特点 |
|---|---|
| 给料部 | 均匀进料，保证磨矿一致性 |
| 回转部 | 筒体+衬板，衬板可拆换，延长整机寿命 |
| 出料部 | 格子型结构，控制出料粒度 |
| 传动部 | 外沿齿轮+减速机+变频电机，动力平稳，软启动 |
| 电控部 | 变频器实现无级调速，操作简便 |
密封与环保
-
密封设计防止粉尘外泄，保障实验室环境
-
无需地基，放置平整地面即可运行
-
噪音低，对周边干扰小
五、应用场景：不止选矿，多行业制样通用
| 行业 | 典型用途 |
|---|---|
| 选矿/地质 | 矿石可选性研究、光谱分析、化学分析制样 |
| 冶金 | 炉渣、原料、产品化验制样 |
| 煤炭 | 煤质分析制样 |
| 建材 | 水泥生料、原料配比试验 |
| 涂料/油墨/食品 | 小批量超细磨配方试验 |
六、选型指南：四个关键决策点
采购前，建议先明确以下四点：
-
单批给矿量
-
抽查化验 → XMQΦ150×50
-
常规试验 → XMQΦ240×90
-
大批量研究 → XMQΦ350×160
-
-
转速控制需求
-
磨矿细度试验多 → 变频调速是刚需
-
XMQ系列标配变频，覆盖所有场景
-
-
干磨还是湿磨
-
干磨用于制样、煤质分析
-
湿磨用于模拟工业磨矿条件
-
采购时确认湿磨配套附件是否齐全
-
-
配套破碎设备
-
需将矿样破碎至≤5mm
-
建议同步采购颚式破碎机、对辊破碎机，形成完整制样流程
-
七、使用与维护要点：保证制样质量的细节
装球量与装料量
-
钢球装载量：筒体容积的 30%~40%
-
装料量：筒体容积的 20%~30%
过多或过少均影响效率与寿命，首次使用请按说明书推荐值操作。
磨矿时间与转速匹配
-
固定转速下，时间越长越细，但过粉碎风险增加
-
建议绘制磨矿曲线，找到目标细度对应的最短磨矿时间
日常维护清单
-
每次使用后清理筒体与出料口残留矿粉，防止交叉污染
-
定期检查衬板磨损，及时更换
-
检查齿轮啮合与润滑状态
-
检查密封件，确保密封性能
-
保持变频器面板清洁，防止粉尘影响散热
总结
实验室锥形球磨机凭借锥形筒体自然分区、两仓格子型均匀出料、变频调速灵活控制、密封环保可靠耐用，已成为选矿试验与多行业化验制样的标准装备。
TENCAN品牌XMQ系列，三款型号覆盖200g~4000g给矿量，出料稳定于0.074mm，干湿两用，免地基安装，从地质化验到选矿研究均可胜任。
磨矿制样是选矿试验的第一道工序，也是决定成败的第一道关口。把制样做扎实，后续每一步才有意义。
如需进一步技术咨询或获取详细报价，欢迎联系长沙天创粉末技术有限公司。
