01. 实验室研磨痛点，一次解决
实验室粉体研磨最常遇到的，不是“磨不碎”，而是 磨不均匀、磨不重复。
-
同一配方，今天 D50 = 1μm，明天换人操作就变成 2μm
-
四罐样品条件一致，结果粒度分布却各不相同

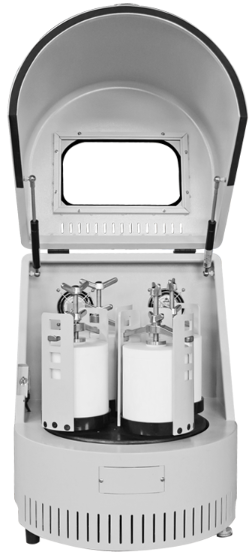

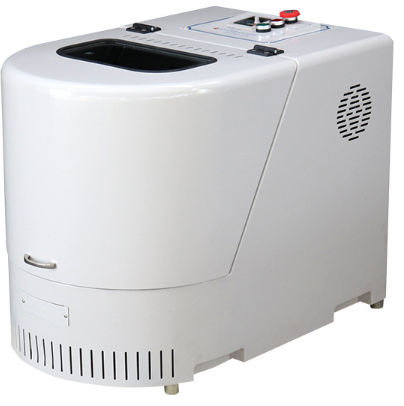

XQM 系列立式半圆行星球磨机，用两大核心技术给出答案：
-
行星式公转 + 自转复合运动 → 每次研磨能量输入高度可复现
-
半圆球磨罐设计 → 空间利用率与运动均匀性同步优化

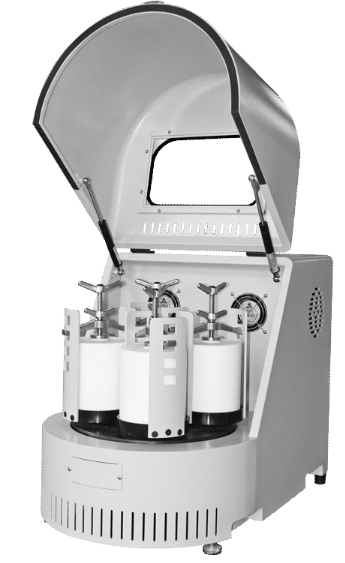

一次可同时运行 4 只罐，支持：
-
变频调速
-
正反交替运转
-
最长 9999 分钟 定时控制
将样品制备从“靠手感”升级为“看参数”，最小出料粒度可达 0.1 微米，适配干磨、湿磨、真空研磨三种工艺。
适用于：高校科研 / 企业研发 / 医药检测 / 纳米材料制备 / 小批量生产

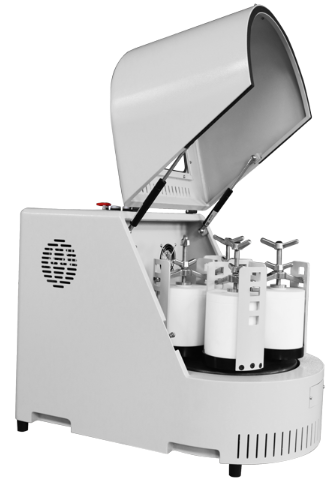

02. 半圆球磨罐：不只是外观差异，更是力学优化
半圆内壁，物料运动更接近理想轨迹
-
圆弧过渡内壁，无方形罐的棱角死区
-
物料沿弧面被带起、抛落，运动连续
-
罐底与罐壁交界处不易积料
-
研磨球与物料接触更充分
结构更稳，振动更小
-
半圆罐与罐座贴合面积更大
-
高速运转时质量分布更均衡
-
整机噪声控制在 58 ± 5 分贝 左右
批次一致性有保障
-
高精密模具冲压成型
-
行星盘整体铸造成型
-
精密齿轮传动，四工位几何精度一致
-
样品差异只来自实验变量，而非设备误差
03. 行星运动机制：为什么能磨到亚微米级？
公转 + 自转，形成复合离心力场
-
行星盘绕主轴公转
-
罐体自身高速自转
-
研磨球获得远高于普通球磨的撞击速度
XQM 系列采用 1:2 转速比，磨罐最高转速达 870 r/min，配合小粒径研磨球，具备纳米级研磨能力。
变频调速，精确控制工艺参数
-
转速无级可调（行星盘 0–435 r/min，视型号而定）
-
低速启动，避免冲击损坏罐体
-
正反交替运行（周期 1–999 分钟可设），缓解“沉底”现象
-
总运行时间最长 9999 分钟，满足长时间机械合金化等工艺需求
04. 九款型号，覆盖 0.4L 到 16L 完整梯度
| 型号 | 整机容积 | 罐体规格 | 电机功率 | 电源 | 适用场景 |
|---|---|---|---|---|---|
| XQM-0.4A | 0.4L | 25–100 mL | 0.25 kW | 220V | 微量样品 / 配方初筛 |
| XQM-1A 至 4A | 1–4L | 50–1000 mL | 0.75 kW | 220V | 高校实验室常用 |
| XQM-6A 至 12A | 6–12L | 1–3 L | 1.5 kW | 220V | 研发放大 / 批量处理 |
| XQM-16A | 16L | 2–4 L | 3 kW | 380V | 小试产线（整机约 205 kg） |
-
所有型号标配 4 罐工位，可灵活使用 2、3 或 4 罐
-
中间型号尺寸约 760×470×600 mm，重量约 85 kg，标准实验台即可放置
⚠️ 注意：行星式结构对动平衡要求极高，严禁单罐运行，样品少时必须在对角位置放置等重配平罐。
05. 应用领域横跨多行业
电子与陶瓷
-
MLCC、片式电容、压电陶瓷
-
介质陶瓷、氧化铝 / 氧化锆陶瓷
-
PTC、NTC 热敏电阻、氧化锌压敏电阻
磁性材料
-
锰锌铁氧体、镍锌铁氧体预磨
新能源
-
钴酸锂、锰酸锂等电极材料
-
燃料电池材料研磨
精细化工与医药
-
催化剂、荧光粉、稀土抛光粉
-
药物成分混合、细胞破碎、生物样品前处理
环境与农业
-
土壤、地质样品分析前研磨
工艺适配性
-
✅ 干磨 / 湿磨 / 真空研磨
-
✅ 可配真空罐，适用于金属粉末、易氧化材料
-
✅ 惰性气氛保护，防止氧化与危险反应
06. 实验室采购选型，盯住四个变量
① 单罐容积
-
几克–几十克样品 → XQM-1A（50–250 mL 罐）
-
数百克物料 → 1 L 以上罐体，减少批次差异
② 罐体材质
| 物料特性 | 推荐罐体 |
|---|---|
| 高纯材料（金属离子敏感） | 氧化锆罐 / 玛瑙罐 |
| 中硬非金属矿物 | 刚玉罐 |
| 常规样品 | 不锈钢罐 |
| 强酸 / 强碱体系 | 聚四氟乙烯罐 |
③ 磨球配比（经验值）
-
大小球体积比 ≈ 4 : 2 : 1
-
球料比 ≈ 1.5 : 1 至 4 : 1（硬粗物料取高值）
④ 真空能力
-
经常研磨镁、钛、锂等活性粉体 → 直接选配真空罐机型
装料建议
-
研磨球约占罐容积 1/3
-
物料体积不超过罐容积 2/3
07. 安全设计与使用便利性
-
电机过载保护
-
紧急停机按钮
-
开盖安全联动开关
-
宽电压适应范围
-
运行噪声低至 58–65 分贝，无需单独隔音
08. 五个常见误区，帮你少走弯路
❌ 误区一：转速越高越好
✅ 转速过高会导致磨球贴壁，研磨停滞。应从中低速起步，逐步找到最佳窗口区间。
❌ 误区二：罐装得越满越好
✅ 球量超过 1/2 容积会压缩运动空间，效率下降。建议球约 1/3，物料不超 2/3。
❌ 误区三：只用一种规格的磨球
✅ 大球破碎，小球细化。按 4:2:1 体积比搭配，出料粒度分布更佳。
❌ 误区四：罐体与磨球硬度不匹配
✅ 硬球配软罐会污染样品。原则：罐体硬度 ≥ 磨球硬度（如氧化锆配氧化锆）。
❌ 误区五：装料后不管不问
✅ 长时间高转速运行温升明显。利用正反交替和定时功能，定期检查罐体温度与密封性。
09. 干磨 / 湿磨 / 真空研磨操作要点
干磨
-
物料含水率需控制，避免粘罐
-
脆性样品可预干燥至恒重
-
研磨后过筛 + 激光粒度仪检测，取样前充分混匀
湿磨
-
溶剂用量 ≈ 物料体积的 1–1.5 倍
-
溶剂需与罐体材质相容（有机溶剂避免尼龙 / 聚氨酯罐）
-
强酸 / 强碱 → 聚四氟乙烯罐
-
浆料干燥温度应低于物料热分解温度
真空研磨
-
装料前检查密封圈与罐盖紧固
-
抽真空后保压确认无泄漏
-
研磨结束先缓慢泄压，再开罐取料
10. 总结
实验室研磨设备值不值得投入，不在于转速多高，而在于能否在可控能耗与稳定温升内，把样品一次次送到目标粒径。
XQM 系列立式半圆行星球磨机，以 四罐并行 + 半圆罐结构 + 行星运动 + 变频控制，为纳米材料研发提供了一套 可复制、可对比、可放大 的标准化研磨方案。
如需进一步了解型号参数、罐体选配或报价方案，欢迎联系我们获取详细资料。
