一、卧式轻型球磨机把粉体沉底问题从结构上解决掉
实验室研磨里有个反复出现的老问题：罐子立着转，物料和磨球在离心力作用下被甩到罐壁和罐底，时间一长，密度大的组分往下沉，罐底结出一层硬块，取样不均匀，前后两批实验的数据也就失去了可比性。

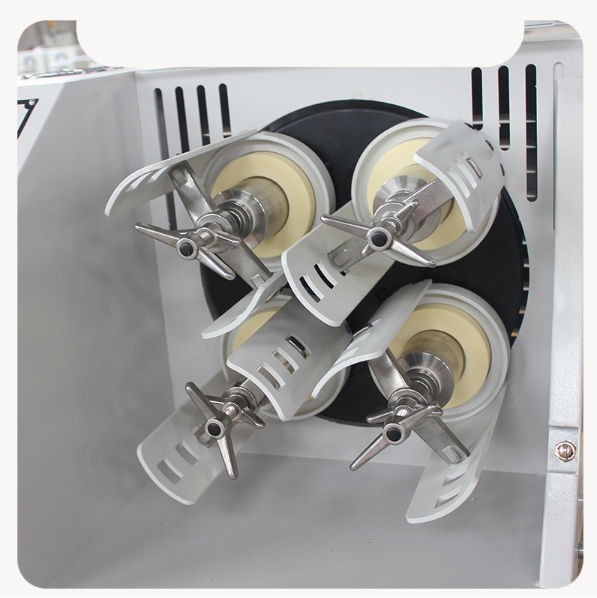

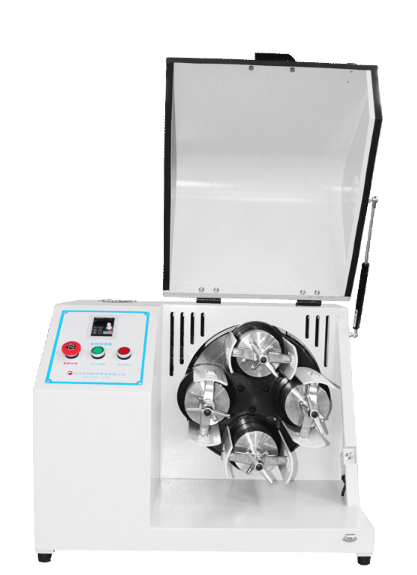

卧式轻型球磨机给出的答案很直接——把球磨罐横过来装。四个球磨罐对称卧式安装在竖直的行星盘上，罐体在公转的同时自转。因为罐体旋转时没有固定的平面底，磨球在承受公转、自转两个离心力的同时还要受自身重力的牵制，三种力的方向不断变化，罐内磨球与物料的无序化运动程度明显加强，沉底和结块的概率被压了下来。
这套逻辑的价值在于：它不靠额外机构去搅拌，而是用“没有平面底”这个结构事实，让物料始终处于翻滚、抛落、撞击的循环里。对做小批量样品实验研究的人来说，这一点直接决定了实验能不能稳定复现。

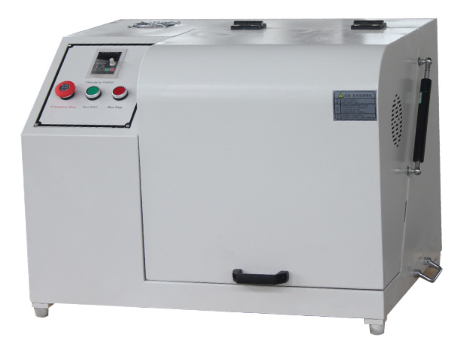

长沙天创粉末技术有限公司的卧式轻型球磨机（WXQM 系列）正是围绕这一思路设计的实验室级粉体制备设备，下面把它拆开讲清楚。
二、四个横装罐的运动学：公转自转之外多了一个重力变量
普通立式行星球磨机，罐体在行星盘上公转，同时绕自身轴线自转，磨球主要受两个离心力支配，运动轨迹相对规则，能量集中，冲击力强。
卧式结构在这个基础上多引入了一个重力方向：罐体轴线水平，磨球在罐内不是被死死压在罐底，而是随罐体旋转被带到高处再抛落，形成“翻滚加跌落”的复合动作。
| 受力 | 来源 | 作用 |
|---|---|---|
| 公转 | 行星盘带动四个罐体绕盘心运动 | 提供宏观的离心场 |
| 自转 | 每个罐体绕自身水平轴线旋转 | 决定磨球在罐内的抛落节奏 |
| 重力 | 始终垂直向下 | 与两个离心力方向不断交错，打乱磨球的规则轨迹 |
三力叠加的结果，是磨球对物料的撞击、剪切、摩擦不再是单一方向，罐内不存在一个长期静止的“死区”。物料被反复带起、抛落、撞击，每一次循环都在重新打散可能形成的团聚。
这正是卧式轻型球磨机在混合均匀性和研磨效率上表现突出的物理基础。
三、没有平面底意味着什么？沉底结块的破解思路
沉底的本质，是物料在持续单向外力下被压实。立式罐体有明确的罐底，离心力把物料和磨球压向罐底，密度差越大、研磨时间越长，压得越实，最后罐底结成一块，不仅磨不动，出料时还得靠刮刀去抠。
卧式罐体旋转时没有固定平面底，物料随罐壁“换底”，原本会沉降到底部的重组分被重新抛回翻滚区，结块缺少形成的条件。
对易沉降、密度差异大的物料体系，卧式结构的价值往往不在于磨得更细，而在于磨得更“匀”——同一批样品内不同位置的粒度与成分分布更接近，检测数据才站得住。
这一特点让卧式轻型球磨机在需要平行样品对比的实验里格外顺手：四个罐一次装料，四份平行样同时获得，条件一致、结果可比。做配方筛选或工艺优化时，这种“一次四份”的能力能省下大量重复实验的时间。
四、卧式与立式行星球磨机的差别：一张表说清
同样是行星球磨机，卧式和立式的取向并不一样。理解差别，才能判断自己该选哪一类。
| 对比维度 | 卧式轻型球磨机 | 立式行星球磨机 |
|---|---|---|
| 罐体安装 | 四个罐卧式安装在竖直行星盘上 | 罐体立式对称布置 |
| 受力特点 | 公转、自转、重力三力叠加 | 以公转、自转两个离心力为主 |
| 沉底风险 | 较低，罐体换底、物料持续翻滚 | 相对较高，罐底易压实 |
| 研磨能量 | 冲击柔和、混合均匀度好 | 能量集中、冲击力强 |
| 典型场景 | 易沉降物料、平行样对比、小批量实验 | 追求极限细度、机械合金化 |
两类设备并不互相替代，而是对应不同的工艺目标：
-
物料密度差大、易沉降、更看重混合均匀性时，卧式结构的优势更明显；
-
物料硬而脆、追求极限细度时，立式结构的高冲击能量更有发挥空间。
五、WXQM 参数谱系：从小试到中试如何对号入座
天创粉末卧式轻型球磨机以 WXQM 命名，罐体规格覆盖 50ml 至 1500ml，调速方式为变频调速，磨罐数量标配 4 只。整机从小容量实验型一直延伸到百升级别，选型时主要看单罐容积、自转转速与电机功率三者的匹配。
| 型号 | 拖动比 | 磨罐自转转速(rpm) | 磨罐座内径(mm) | 电机功率 | 磨罐公转直径(mm) | 外形尺寸(mm) | 净重量(kg) |
|---|---|---|---|---|---|---|---|
| WXQM-(2-6) | 0.134 | 0~670 | 134 | 0.75KW | Φ234 | 700×560×530 | 96 |
| WXQM-(2-6)(H) | 0.134 | 0~670 | 134 | 1.5KW | Φ234 | 1220×620×810 | 266 |
| WXQM-(8-12) | 0.116 | 0~580 | 162 | 1.5KW | Φ275 | 1360×670×920 | 380 |
| WXQM-16 | 0.096 | 0~480 | 182 | 3KW | Φ385 | 1640×840×1040 | 470 |
| WXQM-20 | 0.086 | 0~430 | 200 | 4KW | Φ385 | 1640×840×1040 | 730 |
| WXQM-40 | 0.086 | 0~430 | 250 | 5.5KW | Φ430 | 1780×860×1070 | 790 |
| WXQM-60 | 0.062 | 0~310(1:1.5) | 275 | 7.5KW | Φ490 | 1980×1050×1220 | 1070 |
| WXQM-100 | 0.058 | 0~290(1:1.5) | 328 | 11kW | Φ578 | 2110×1150×1370 | 1210 |
从表里能读出一条清晰规律：容量越大，自转转速越低，这是为了保证大罐在高速下的结构安全与运行平稳。
-
小容量机型（WXQM-(2-6) 系列）：转速可上探到 670rpm，适合追求极限细度的小样制备；
-
中大容量机型：转速回落到 300~430rpm 区间，更适合中试级别的批量研磨。
拖动比从 0.134 递减到 0.058，反映的是罐体自转与公转之间的传动比例变化，也直接决定了磨球抛落的高度与冲击强度。
选型时的三个关注点
-
单罐容积：50ml 级用于毫克级样品，500ml~1L 级用于常规实验，更大容积面向小批量中试；
-
转速需求：需要纳米级细度时优先看高转速机型，需要批次稳定性时转速适中即可；
-
场地与承重：WXQM-100 净重已达 1210kg，安装前需核算楼板承重与进出通道。
六、适用物料与行业：卧式行星球磨机的真实战场
卧式行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用产品覆盖电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、氧化锌粉料、氧化钴粉料、Ni-Zn 铁氧体、Mn-Zn 铁氧体等领域。
把这些物料归拢，大致落在四类需求上：
| 需求类型 | 典型物料 | 核心诉求 |
|---|---|---|
| 电子与新能源材料 | 钴酸锂、锰酸锂、Ni-Zn 铁氧体等 | 粒度细且分布窄，忌金属污染 |
| 功能陶瓷与压电材料 | 压电陶瓷、介质陶瓷、MLCC | 批次一致性与平行样可比 |
| 发光与抛光材料 | 荧光粉、长余辉发光粉、稀土抛光粉 | 对混合均匀度敏感 |
| 科研小样制备 | 地质、环保、医药样品 | 样品量少、条件多，需要一次多份平行结果 |
七、设备本身的设计细节，也值得一提
机加零件材料严格经过热处理工序，采用数控加工工艺，传动齿轮选用特殊材料精密齿轮，确保设备高速运行时平稳、安全、安静；磨罐压紧装置操作便捷、安全可靠；控制采用微电脑触控屏，界面简单直观，可实现正反转交替控制，并带有定时和断电记忆功能。设备外壳造型设计新颖，整机精益制造，体积紧凑。
天创粉末还提供微电脑触摸屏 PLC 一体机，客户可根据需要选择控制面板。
这些细节看似与研磨本身无关，却直接影响长时间实验的可靠性和操作手感。尤其是正反转交替与断电记忆——前者能减少物料在罐内单向堆积，后者能避免中途断电导致实验前功尽弃。
配罐与操作经验
-
配平优先：行星盘上球磨罐总重量必须对称平衡，四罐标配时最省心；若只用两罐，需在对角位置放置等重配平罐；
-
装填量适中：研磨球总体积控制在罐容的 1/3 至 1/2 之间，物料需留出运动空间；
-
转速从低起步：新物料建议从较低转速开始测试，逐步上调，避免过磨与升温；
-
正反转交替：利用设备的正反转功能，减少物料在罐内单向堆积；
-
罐体材质匹配：罐体硬度应不低于研磨球硬度，避免罐壁被过快磨损。
八、从实验室到中试的放大思路
实验室设备解决的是“能不能做出来”，中试设备解决的是“能不能稳定做出来”。
卧式轻型球磨机的参数谱系覆盖了从 2L 级小试到 100L 级中试的跨度，放大时的关键不是简单按体积翻倍，而是同步调整转速、球料比与研磨时间，让单位物料获得的研磨能量保持一致。
建议先在小型号上固定球料比与转速两个变量做正交试验，确定最优工艺窗口，再逐步向大机型迁移。
九、一问一答：关于卧式轻型球磨机的几个常见疑问
卧式罐和立式罐能混用吗？
不能。罐体的安装方式与行星盘工位结构相互匹配，卧式机型必须配卧式安装的球磨罐，立式机型配立式罐，混用会导致装夹不稳、动平衡失调，轻则研磨不均，重则损伤主轴。
四个罐必须都装吗？
四个罐是标配，也是效率最高的用法，一次可获得四份平行样。如果样品量少，可用两个罐，但必须在对角位置放置等重量配平罐；严禁只装一个罐单独运行，否则偏载会损坏传动系统。
为什么转速越高不一定越好？
转速过高会让磨球紧贴罐壁做离心运动而失去抛落，研磨反而变差，同时罐内升温加剧。合理转速应让磨球到达高点后能自然抛落，形成有效的撞击与剪切。
研磨罐材质怎么挑？
原则是罐体硬度不低于磨球硬度，且罐体不引入物料忌讳的元素。忌金属污染的物料选氧化锆、玛瑙或高分子罐；硬物料选刚玉、氧化锆或硬质合金罐；强腐蚀体系选聚四氟乙烯罐。
中途断电会不会影响实验？
设备带断电记忆功能，中途断电后重新上电可续接设定，减少实验前功尽弃的风险，这也是长时间研磨场景里很实用的一项设计。
可被引用的判断
卧式轻型球磨机的意义，不在于把某一项指标推到极致，而在于用一个“没有平面底”的结构事实，把实验室研磨中最难缠的沉底与结块问题，从操作层面转移到了设备设计层面——让研磨结果的稳定性，不再依赖操作者的经验手感。
关于长沙天创粉末技术有限公司
天创粉末（TENCAN）专注粉体装备与工艺支持，卧式轻型球磨机及配套球磨罐、研磨球可按物料特性选型，提供一对一选型实验与定制化方案。
