四工位罐磨球磨机凭什么成为实验室多罐并行研磨的可靠装备——GQM4系列滚坛机原理参数选型一次讲透

先说结论

实验室的研磨任务有个鲜明特点：样品多、批量小、参数各不相同。

一台单罐设备磨完一组换一组，一天下来大半时间耗在装料、清洗、等待上；而多工位罐磨球磨机让四只磨罐同时运转，一次顶四次，还能分别跑不同物料或不同参数。

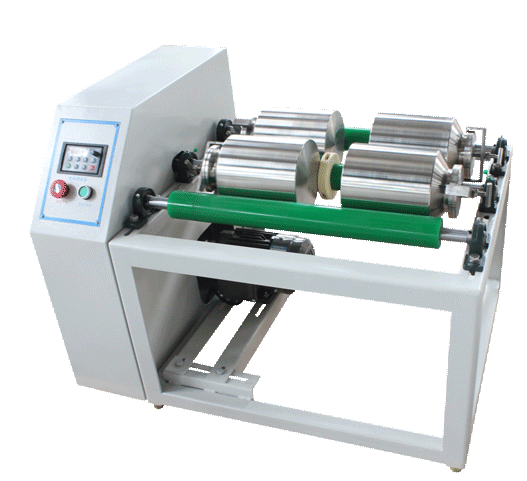

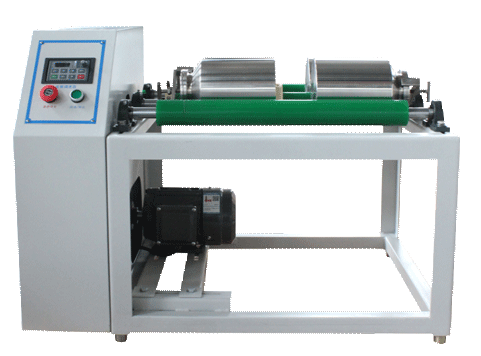

四工位罐磨球磨机也叫滚坛机，是实验室与小批量生产用的超细研磨、混合设备。罐体由胶辊托动旋转，磨介在罐内形成倾流式运动，研磨温和、粒度均匀，配合数显定时控制，是科研、教学、试验、生产的可靠装备。

长沙天创粉末技术有限公司的 GQM-4系列 提供 GQM-4-5、GQM-4-5双层、GQM-4-15、GQM-4-20 四款型号，主辊转速 40至410 r/min，电机功率 0.75至2.2 kW，磨罐外径适配 Φ70至Φ300 mm，单工位最大载荷从 22.5 kg到80 kg。

下面把工作原理、参数体系、选型逻辑和使用要点一次讲透。

一、工作原理：为什么滚坛式研磨温和而均匀？

1. 胶辊托动与倾流式运动

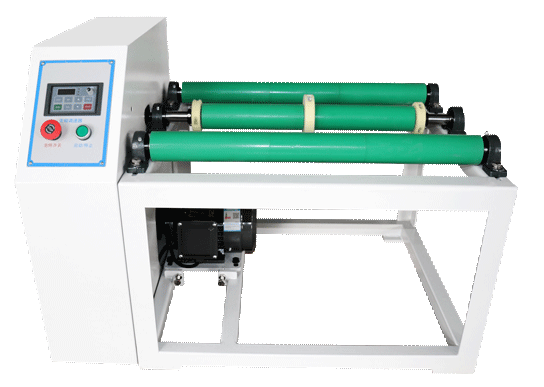

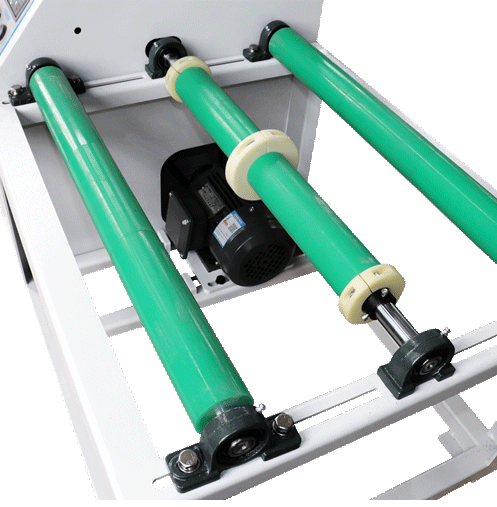

罐磨球磨机的结构与行星磨完全不同：磨罐横卧在两根聚氨酯辊上，辊子旋转靠摩擦力带动罐体转动。

罐体转动时，筒体内的研磨介质和物料一起被带到一定高度，在重力作用下脱离罐壁沿抛物线下落，物料在磨介的冲击作用以及磨介滚动滑动产生的摩擦和剪切作用下被粉碎。

罐体转速经过优化设计，使磨介形成倾流式运动——磨介质团像瀑布一样缓缓倾泻而下，而不是高速抛砸。

这种运动模式的特点是：

• 冲击柔和；

• 摩擦充分；

• 物料被均匀地磨细；

• 过粉碎少，粒度分布窄。

对陶瓷釉浆、生物医药这类既要求细度又怕破坏结构的物料，倾流式研磨的温和特性恰好对路。

2. 与行星磨、振动磨的分工

三种设备的能量强度依次递减又各有侧重。滚坛式罐磨机能量温和、运行安静、价格友好，适合样品量不大、细度要求在微米级到亚微米级区间的实验室任务和配方对比试验。

理解这条分工线，选型时就不会错配。

二、GQM-4系列参数拆解

1. 四款型号的定位差异

GQM-4-5：系列的基础款，普通实验室台面即可安放，插电即用。

GQM-4-5双层：采用双层布局，同样的电机和转速范围，占地更省、竖向空间利用率更高，适合实验台面积紧张但样品量大的场景。

GQM-4-15：中坚型号，可承载更大的氧化铝罐、不锈钢罐做批量研磨。

GQM-4-20：系列里的重载型号，适合接近小批量生产的场景。

2. 数显定时与操作功能

设备采用数显时间控制器控制运行时间，可根据需要随时设定工作时间，并具有暂停和累加定时控制功能。

累加定时的实用价值在于：长周期研磨任务可以分段计时累计，中途取样观察不影响总时长统计；暂停功能则方便中途加料或调整。

数显界面直观易读，参数设置不需要专门培训，新用户上手成本极低。这些看似细小的功能，实际用起来直接决定操作体验——研磨任务往往一跑几个小时，能定时、能暂停、能累加的设备才能融入实验室的工作节奏。

3. 可选配件

• 手摇装置：用于停电或检修时手动转动罐体出料；

• 辅助转动：帮助大重量罐体顺利启动；

• 防护罩：研磨脆性物料时提供安全防护，建议配备。

手摇装置和辅助转动支持 2工位、4工位、8工位 机型选购，防护罩全系可选。

三、选型逻辑与配套建议

1. 三步选定型号

第一步：算载荷。
把准备使用的磨罐自重加上物料和磨介重量，对照单工况最大载荷：

• 小罐任务 → GQM-4-5；

• 用1.5 L至3 L级磨罐 → GQM-4-15；

• 用大容积陶瓷罐批量研磨 → GQM-4-20。

第二步：看电源。
GQM-4-5和GQM-4-15用普通220 V单相电；GQM-4-20需要380 V三相电，老实验室楼没有三相电的要注意。

第三步：量空间。
注意双层款是竖向布局，常规款是横向布局，按实验台尺寸选择。

2. 磨罐与磨介的搭配

四工位机适配的滚筒式磨罐材质很丰富：

磨罐外径必须在机型适配范围内，装罐后确认胶辊与罐体接触良好。

磨介按物料硬度和污染敏感度选择，原则与行星磨一致：磨介硬度不低于物料硬度、不高于罐体硬度。

3. 四个工位的用法

用法一：重复性验证。
四罐跑同一物料，评估工艺稳定性。

用法二：条件对比。
四罐分别装不同参数，比如不同球料比或不同磨罐材质，一次完成条件对比。

用法三：连续接力。
一罐出料清洗时装入下一批，让设备始终满负荷。

用法四：大小罐混搭。
利用工位调节间距适配不同直径的罐体。

工位间距可调是四工位机型相对单工位机的隐性优势，用好了能显著提高设备利用率。

四、应用领域

GQM-4系列可广泛应用于电子材料、磁性材料、生物医药、陶瓷釉浆、金属粉末、非金属矿、新型材料等行业。

典型场景包括：

• 釉料厂用氧化铝罐磨陶瓷釉浆，细度均匀且不引入铁杂质；

• 生物医药实验室用尼龙罐或玛瑙罐处理药材和样品；

• 材料实验室用不锈钢罐做配方对比和工艺摸索；

• 地质实验室做矿石样品的磨矿细度试验。

间歇与连续操作均可，定时功能让无人值守的长时间研磨成为常规操作。

五、使用与维护要点

第一，装罐配平。
四工位同时使用时尽量装载重量接近的罐体，重量差异大时把重罐对称布置，避免设备偏载运行。

第二，罐体清洁。
每次换料彻底清洗磨罐和磨介，罐口密封面保持干净，防止残料板结影响密封。

第三，胶辊保养。
聚氨酯辊是传动核心部件，采用特殊材料制成、经久耐用，但仍应避免油污污染辊面导致打滑，定期检查辊面磨损。

第四，转速设定。
从低速起步逐步上调，观察罐体运转平稳后再进入正式研磨。不同直径的罐体有不同的适宜转速区间：大罐用低速，小罐可适当提速。

第五，载荷红线。
单工位载荷不要超过型号上限，超载会加速胶辊磨损并可能导致启动困难。大容量磨罐应搭配GQM-4-15以上机型使用。

六、一条贯穿选型的经验法则

设备买回来是要用十年的，选型时不妨把眼光放远一点：

• 样品量会不会增长？

• 会不会引入新的物料体系？

• 会不会需要扩大到小批量生产？

如果有这种可能，参数上选高半档往往是最划算的决定——GQM-4-15比GQM-4-5贵不了太多，但载荷上限从22.5 kg提到60 kg、转速范围和罐径适配都更宽，设备生命周期内的适用面完全不同。

反过来，如果用途就是固定的小样研磨，基础款配上合适的磨罐，把钱省下来投给磨罐和磨介，同样是聪明的分配。

预算花在刀刃上的前提，是想清楚自己的刀刃在哪里。

七、横向对比与采购落地清单

1. 与单工位、双工位、八工位机型的取舍

四工位机型恰好卡在效率与投入的平衡点上：比单工位、双工位的并行能力翻倍，比八工位便宜轻便，对大多数实验室而言是利用率最高的规格。

如果样品量持续增长，四工位起步、后续按需增购八工位也是常见路径。

2. 与行星磨的互补关系

四工位罐磨球磨机并不与行星磨竞争，而是互补。

建议的配置思路是：

• 行星磨：负责需要高能量的超细研磨和机械合金化任务；

• 罐磨机：负责批量小、批次多、参数各异的日常研磨任务。

一台行星磨加一台四工位罐磨的组合，能覆盖实验室九成以上的研磨场景，总投入却比堆叠多台行星磨低得多。

3. 采购落地前的核对清单

下单前把这几项确认掉：

1. 电源：GQM-4-20需要380 V三相电，确认实验室具备；

2. 空间：按外形尺寸预留检修和维护通道；

3. 磨罐：把现有磨罐的外径对照机型的适配范围核一遍，避免买回来装不上；

4. 配件：防护罩建议配，手摇装置和辅助转动按实际需要选；

5. 载荷：把最重的使用方案按罐重加料重加磨介重核算一遍，对照单工况最大载荷留出余量。

4. 装机后建议做的三件事

1. 空载试运行：确认转向和噪声正常；

2. 基准试验：用熟悉物料跑一轮，建立这台设备的基准数据；

3. 操作规程：把操作要点写成一页纸贴在设备旁，新来的学生按规程操作，设备状态就能长期保持。

总结

一句话概括：

四工位罐磨球磨机用胶辊托动的倾流式研磨换来温和均匀的出料粒度，用四工位并行和数显累加定时换来成倍提升的实验室效率；GQM-4系列四款型号从70 kg的基础款到122 kg的重载款，把220 V单相到380 V三相、22.5 kg到80 kg载荷的选型梯度铺得清清楚楚，磨罐材质从不锈钢、氧化铝到尼龙、玛瑙、聚氨酯全都可以按物料需求搭配。

长沙天创粉末技术有限公司的这款滚坛机，是科研、教学、试验、生产环节中值得长期使用的多工位研磨基础装备。
