📌 摘要
实验室辊式破碎机是矿石与脆性物料中细度破碎的科研级首选装备。本文深度拆解双辊挤压破碎原理、间隙调节机制与选型要点，助您精准匹配科研场景需求。
关键词：实验室辊式破碎机 · 双辊破碎 · 脆性物料 · 中细度破碎 · 粒径控制
一、为什么实验室辊式破碎机不可替代？
在矿物研究、地质分析、材料制备与化工粉体前处理中，破碎是研磨之前的第一道工序，直接决定后续效率与粒径分布。
-
粗碎设备（如颚式破碎机）可将大块矿石快速降至毫米级，但到了 中细度破碎区间（0.1~5mm），其精度和均匀性严重不足。
-

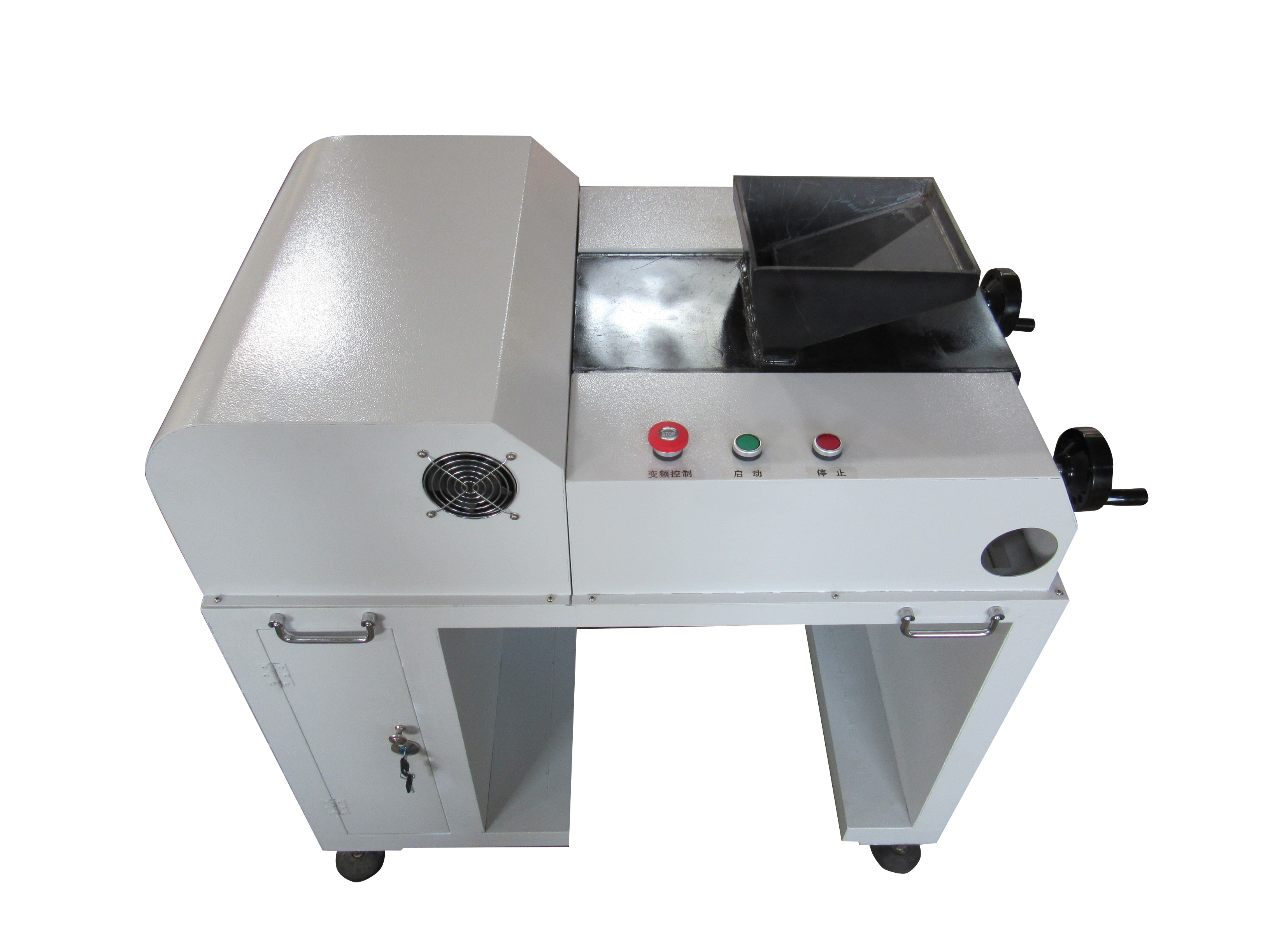

实验室辊式破碎机 正是为填补这一精度空白而生——它以两个相向旋转的辊子实施精准挤压破碎，辊间距可在 0.1~10mm 范围内连续调节，输出粒径的一致性和可控性远超粗碎设备。
✅ 五大核心价值
| 核心优势 | 说明 |
|---|---|
| 辊间距精确可调 | 0.05mm 级调节精度，粒径可控且一致 |
| 双辊相向旋转 | 挤压为主、剪切为辅，过粉碎率极低（＜5%） |
| 辊面材质可选 | 光滑辊面 / 齿形辊面，适配不同物料 |
| 过载弹性保护 | 遇硬物自动弹开，保障设备与安全 |
| 样品损耗极低 | 单次处理量数克至数百克，科研级零浪费 |
二、破碎原理 —— 双辊挤压的力学模型与粒径控制机制
🔧 力学本质三阶段
-
物料咬入
辊面法向力将物料推向间隙中心，摩擦力克服挤出倾向。咬入角 由摩擦系数决定：
-
光滑辊面：咬入角约 15°~20°
-
齿形辊面：咬入角可达 25°~35°（可咬入更大物料）
-
-
挤压破碎
当挤压应力超过物料抗压强度，脆性物料沿微裂纹发生脆性断裂，碎片棱角分明，无塑性变形。 -
碎片排出
粒径小于辊间距的碎片被旋转辊面推出，输出粒径与辊间距近似成正比。
⚙️ 剪切破碎的辅助效应
当两辊存在 5%~15% 速差 时，剪切应力可显著提升片状、层状物料（如云母、石墨、煤）的破碎效率。长沙天创设备支持速差率可调，满足不同物料特性。
📊 辊间距与输出粒径的对应关系
-
辊间距 = 目标最大粒径 × (1.2~1.5)
-
约 80%~90% 的产物粒径小于辊间距值
-
最大碎片粒径通常不超过辊间距的 1.2 倍
⚠️ 此关系适用于脆性材料，塑性物料需另行评估。
三、核心参数与设计特点 —— 技术拆解
1. 辊子直径与辊面宽度
| 参数 | 规格范围 | 说明 |
|---|---|---|
| 辊子直径 | Φ200mm ~ Φ400mm | 直径越大，咬入能力越强 |
| 辊面宽度 | 80mm ~ 200mm | 宽度越大，单次处理量越多 |
| 辊间距调节范围 | 0.1mm ~ 10mm | 连续可调，精度 0.05mm |
| 辊子转速 | 50~200 rpm（可调） | 支持速差设定 |
| 适用初始粒径 | ≤25mm（光滑）/ ≤40mm（齿形） | 取决于咬入角 |
| 单次处理量 | 数克~数百克 | 视辊宽与物料密度 |
选型提示：Φ200mm 适合颚破后（5~10mm）的中碎；Φ400mm 可直接处理较大矿石块。
2. 光滑辊面 vs 齿形辊面 —— 如何选择？
| 对比项 | 光滑辊面 | 齿形辊面 |
|---|---|---|
| 破碎方式 | 纯挤压为主 | 挤压 + 撕裂 + 剪切 |
| 粒径分布 | 窄，一致性高 | 较宽 |
| 适用物料 | 硬质脆性矿石、陶瓷、玻璃、化工结晶 | 层状片状（煤、云母、石墨）、软质脆性料 |
| 优势 | 低过粉碎，磨损均匀 | 咬入能力强，效率高 |
| 限制 | 不适合大块或粘性物料 | 齿面磨损不均匀，需定期更换 |
✨ 长沙天创设备支持 10 分钟内快速更换辊面，一机两用，最大化利用价值。
3. 辊间距调节机构 —— 科研级精度
-
精密丝杆 + 数字显示：手轮每转 = 1mm，刻度细分至 0.05mm
-
双辊独立调节：确保辊间平行度，保证全长挤压强度一致
-
平行度偏差直接影响粒径分布，独立调节可精确校准
4. 过载保护 —— 弹簧退让机构
-
固定辊锁定，活动辊由弹簧组连接
-
当挤压力超过阈值（正常值的 1.5~2 倍），活动辊自动弹开，硬物排出后复位
-
全自动，无需人工干预，保障实验室安全
四、选型实战 —— 不同科研场景的最佳匹配
🧪 矿物物性分析（XRF/XRD/ICP）
-
流程：颚破（粗碎）→ 辊破（中碎）→ 研磨（细磨）
-
推荐配置：Φ200~Φ300mm 光滑辊面
-
辊间距：2~3mm（输出 1.5~4mm）
-
速差：0%（纯挤压）
-
处理量：100~300g/次
🏺 陶瓷原料粒径预调控
-
目标：将数毫米原料调至 0.5~2mm，提升球磨效率
-
推荐配置：Φ200mm 光滑辊面 + 陶瓷涂层
-
辊间距：0.5~1mm（输出 0.3~1.5mm）
-
速差：5%（轻微剪切）
-
注意：辊面与研磨介质同材质，防交叉污染
⛏️ 煤炭与碳材料（煤、焦炭、石墨、活性炭）
-
层状结构，撕裂破碎效率高
-
推荐配置：Φ300mm 齿形辊面
-
辊间距：3~5mm
-
速差：10%~15%（强化剪切撕裂）
-
处理量：200~500g/次
🧪 化工脆性物料（结晶颗粒、催化剂载体、分子筛）
-
硬度中等，脆性显著，粒径一致性要求高
-
推荐配置：Φ200mm 光滑辊面，不锈钢材质
-
辊间距：1~2mm（输出 0.8~3mm）
-
若有金属污染顾虑，可选陶瓷或聚氨酯涂层辊面
五、与其他破碎设备的差异化定位
| 设备类型 | 破碎区间 | 粒径控制 | 过粉碎率 | 典型用途 |
|---|---|---|---|---|
| 颚式破碎机 | 粗碎（＞5mm） | 差 | 高 | 大块矿石快速粗碎 |
| 实验室辊式破碎机 | 中碎（0.5~3mm） | 极优 | ＜5% | 科研级精确制样 |
| 锤式破碎机 | 中细碎 | 弱 | 20%~30% | 工业粗放破碎 |
| 对辊破碎机（工业级） | 中碎 | 粗放 | 较高 | 大产量连续生产 |
✅ 辊式破碎机与颚破是接力互补关系，而非竞争。两者组合是矿物制样标准流程的经典搭档。
六、操作要点与常见问题
🔹 进料方式与速度控制
-
间歇手动进料，均匀撒入进料口
-
过快 → 物料堆积，粒径一致性下降
-
过慢 → 效率低下，辊面空转
-
最佳状态：物料在辊间形成薄层连续流，每块都被充分咬入
💡 建议：将样品摊于托盘，用小刮板逐量推入，大块逐一投放。
🔹 辊面磨损与维护
-
每 50 小时 测量辊面多点间隙，校验平行度
-
局部磨损 >0.1mm → 安排研磨修复
-
齿形辊面齿顶磨损 >30% → 更换辊面
-
正常寿命：光滑辊面 >2000 小时；齿形辊面约 1000 小时（视物料硬度）
🔹 湿料破碎注意事项
-
含水率 >5% 建议先干燥，否则易粘附堵塞
-
若必须湿破，选用齿形辊面，增大咬入能力，适当放大辊间距
-
随时清理辊下积料，防止堵塞扩散
七、总结 —— 科研级中细度破碎的精准标杆
从力学模型到工程实现，从参数调节到操作实践，实验室辊式破碎机的每个细节都指向同一个目标：精确可控的中细度破碎。
-
辊间距与输出粒径的线性对应关系，让科研人员可预设、可验证
-
低过粉碎率、高粒径一致性、灵活的参数调节，使其成为矿物、陶瓷、碳材料、化工等领域不可或缺的制样利器
💬 中细度破碎不是粗碎的延续，而是精度的跃升。
辊间距的精确设定，决定了破碎输出的确定性——而这种确定性，是所有后续研磨和分析的前提保障。
