颚式破碎机

PE/XPC

颚式破碎机主要用于各种矿石及块状物料的粗碎和中碎，适用于抗压强度不超过 320 MPa 的物料。PE/XPC 系列实验室颚式破碎机规格齐全，根据不同型号，最大给料粒度为 50–125 mm，可作为物料进入粉磨、筛分等后续工序前的一级破碎或预破碎设备。

给料粒度：50~125mm出料粒度：6~45mm生产能力：45~5000kg/h

产品介绍

颚式破碎机主要用于各种矿石及块状物料的粗碎和中碎，适用于抗压强度不超过 320 MPa 的物料。PE/XPC系列实验室颚式破碎机规格齐全，根据不同型号，最大给料粒度为 50–125 mm，可作为物料进入粉磨、筛分等后续工序前的一级破碎或预破碎设备。

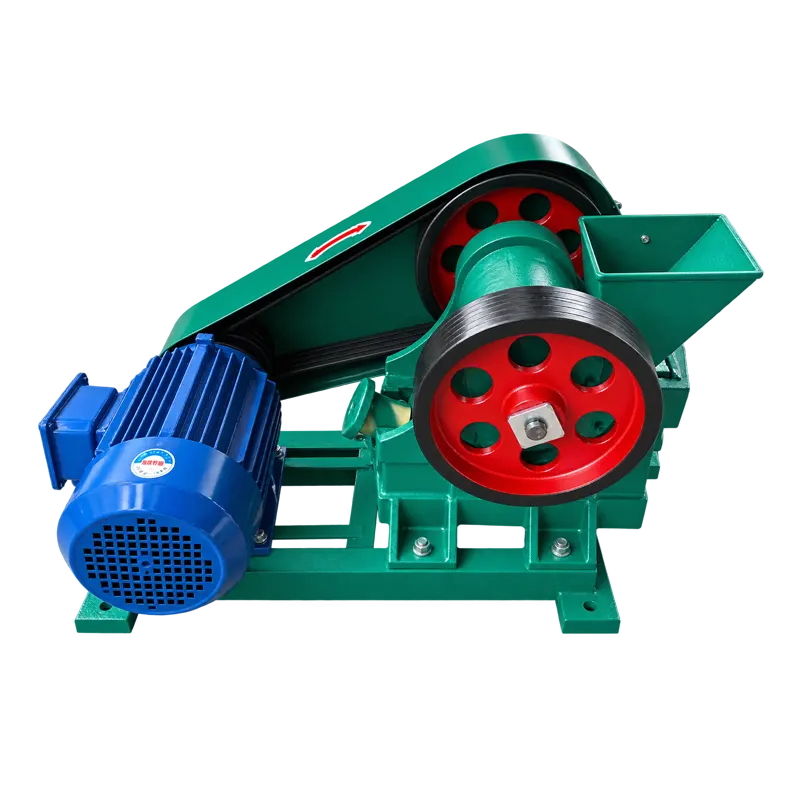

XPC系列颚式破碎机

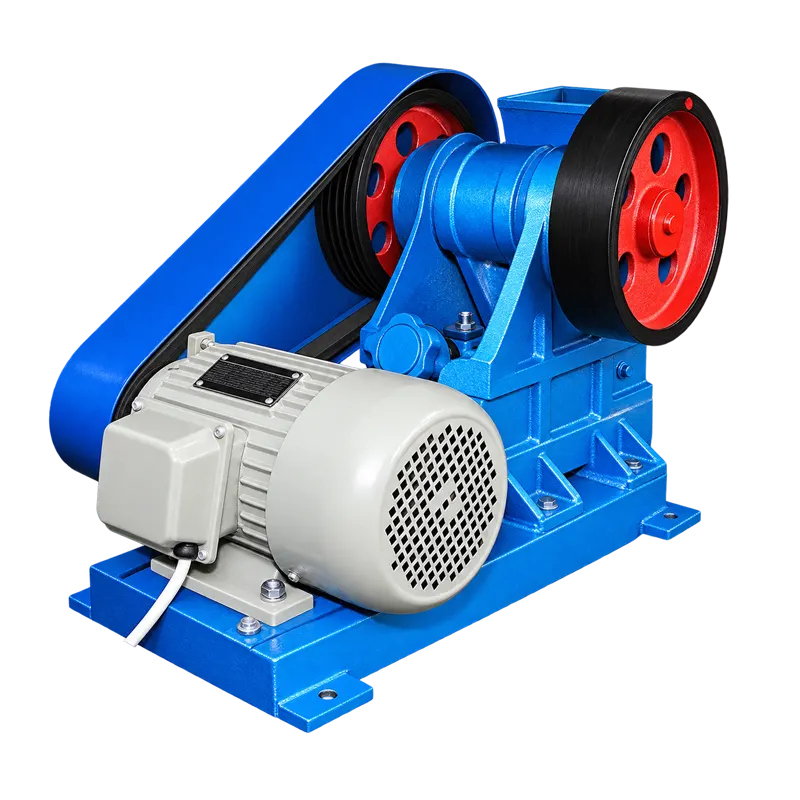

PE系列颚式破碎机

颚式破碎机

颚式破碎机适用于矿石、石灰石、电石、电石渣、页岩、玄武岩、河卵石、青石等多种物料的粗碎、中碎及细碎。

设备广泛应用于矿山、冶金、化工、建材、水利、交通运输、水泥生产、砂石骨料、石材加工、火电厂脱硫及电石生产等领域。其结构紧凑、破碎能力强、出料粒度可调，可作为球磨机、振动磨、搅拌磨等粉磨设备前端的预破碎设备。

设备具有较大的破碎比，破碎比最高可达约 13:1，有利于获得较为均匀的破碎产品粒度。

采用垫片式排料口调节机构，可根据不同物料特性和目标粒度要求灵活调整排料口尺寸，调节范围大，运行稳定可靠。

优化破碎腔及传动结构，提高设备处理效率。在相同规格条件下，与普通小型颚式破碎机相比，处理能力可提高约 20%–35%，能耗可降低约 15%–20%。

采用深型破碎腔结构，减少破碎死区，提高物料通过能力和设备处理量。

采用优化的耐磨颚板设计，可降低颚板在破碎过程中的磨损。在相同工况下，有助于延长颚板使用寿命，尤其适用于磨蚀性较强的物料。

润滑系统安全可靠，易损件更换方便，设备日常维护工作量小，有助于降低运行和维护成本。

型号	处理量（kg/h）	进料口尺寸（mm）	最大给料粒度（mm）	出料粒度（mm）	主轴转速（rpm）	功率（kW）	电源	净重（kg）
XPC100×60	230–400	100×60	50	6–10	650	1.5	380V/50Hz	350
XPC100×100	200–1800	100×100	80	3–25	600	2.2	380V/50Hz	300
XPC125×100	200–1800	125×100	80	5–25	500	3.0	380V/50Hz	300
XPC100×150	200–1800	100×150	90	6–38	500	2.2	380V/50Hz	360
XPC150×125	400–3000	150×125	100	6–38	500	3.0	380V/50Hz	417
PE150×250	700–5000	150×250	120	10–40	350	5.5	380V/50Hz	500
PE60×100	45–550	60×100	50	1–10	290	1.5	380V/50Hz	80
PE100×100	65–850	100×100	80	1–25	600	2.2	380V/50Hz	320
PE100×125	300–2000	100×125	100	2–35	375	3.0	380V/50Hz	360
PE150×125	500–3000	150×125	125	4–45	375	3.0	380V/50Hz	380

实验室颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板座、调节螺杆、回位弹簧、固定颚板和活动颚板等部件组成。肘板在传递破碎力的同时，也可起到一定的过载保护作用。设备采用曲动挤压式破碎原理。

电机通过皮带和皮带轮驱动偏心轴旋转，使活动颚板进行周期性往复运动。

当活动颚板向固定颚板靠近时，破碎腔内的物料受到两块颚板的挤压、劈裂和摩擦作用，从而实现破碎。

当活动颚板远离固定颚板时，在拉杆和弹簧的作用下破碎腔逐渐打开，达到规定粒度的物料从破碎腔下部排料口排出。

随着电机连续运转，活动颚板周期性完成破碎—排料—再破碎的工作循环，从而实现物料的连续破碎。
